HEIDENHAIN TNC 320 227
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

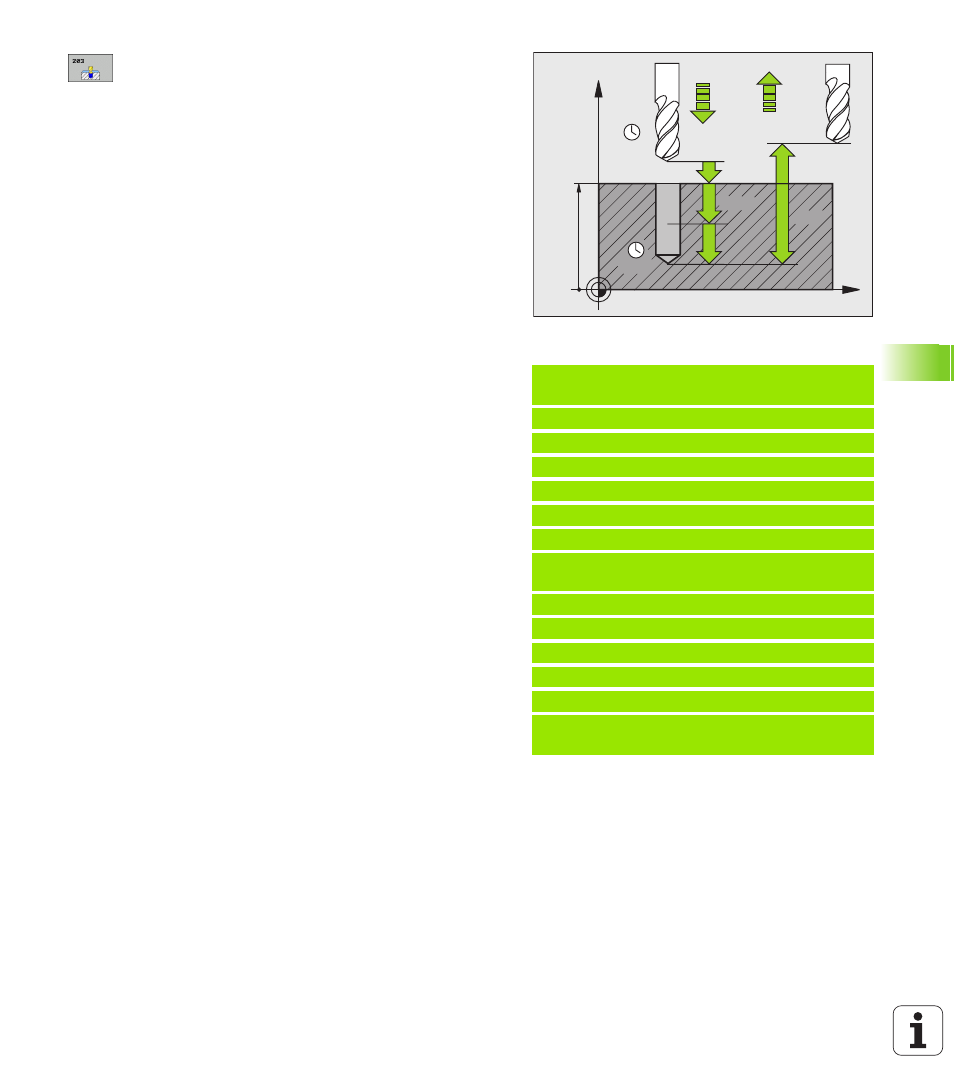

 Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента – до
поверхности заготовки
 Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки – до дна отверстия (вершины
конуса отверстия)
 Подача на врезание Q206: скорость перемещения
инструмента при сверлении в мм/мин
 Глубина врезания Q202 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
параметр "глубина" не обязательно должен быть
кратен параметру "глубина врезания". Система ЧПУ
производит перемещение на глубину за один рабочий
ход, если:
„ параметры "глубина врезания" и "глубина"
идентичны
„ значение параметра "глубина врезания" больше
значения параметра "глубина"
 Время выдержки вверху Q210: время (в секундах), в
течение которого инструмент выдерживается на
безопасном расстоянии после вывода ЧПУ
инструмента из высверленного отверстия для того,
чтобы было можно удалить стружку.
 Коорд. поверхность заготовки Q203 (абсолютная):
координата поверхности заготовки
 2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой невозможно
столкновение инструмента и заготовки (зажимного
приспособления)
 Количество снимаемого материала Q212 (в
инкрементах): значение, на которое ЧПУ уменьшает
глубину врезания Q202 после каждого врезания
 Кол-во Ломка стружки до начала обратного хода
Q213: количество произведенных надломов стружки
до момента вывода системой ЧПУ инструмента из
высверленного отверстия для удаления стружки. Для
ломки стружки ЧПУ каждый раз отводит инструмент
на значение возврата Q256
 Минимальная глубина врезания Q205 (в
инкрементах): если введено количество снимаемого
материала, ЧПУ ограничивает врезание на заданное
с Q205 значение
 Выдержка времени внизу Q211: время (в секундах),
в течение которого инструмент остается на дне
отверстия
 Подача обратного хода Q208: скорость
перемещения инструмента при выходе из отверстия в
мм/мин. Если задается значение Q208=0, ЧПУ
отводит инструмент со скоростью подачи, заданной
параметром Q206
 Обратный ход при ломке стружки Q256 (в
инкрементах): значение, на которое ЧПУ отводит
инструмент при ломке стружки
Пример: NC-кадры
11 CYCL DEF 203 УНИВЕРСАЛЬНОЕ
СВЕРЛЕНИЕ
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-Е БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q212=0.2 ;СНЯТИЕ МАТЕРИАЛА
Q213=3
;ЛОМКА СТРУЖКИ
Q205=3 ;МИН. ГЛУБИНА ВРЕЗАНИЯ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q208=500 ;ПОДАЧА ОБР. ХОДА
Q256=0.2 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
