Страница 153
HEIDENHAIN TNC 320
153
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

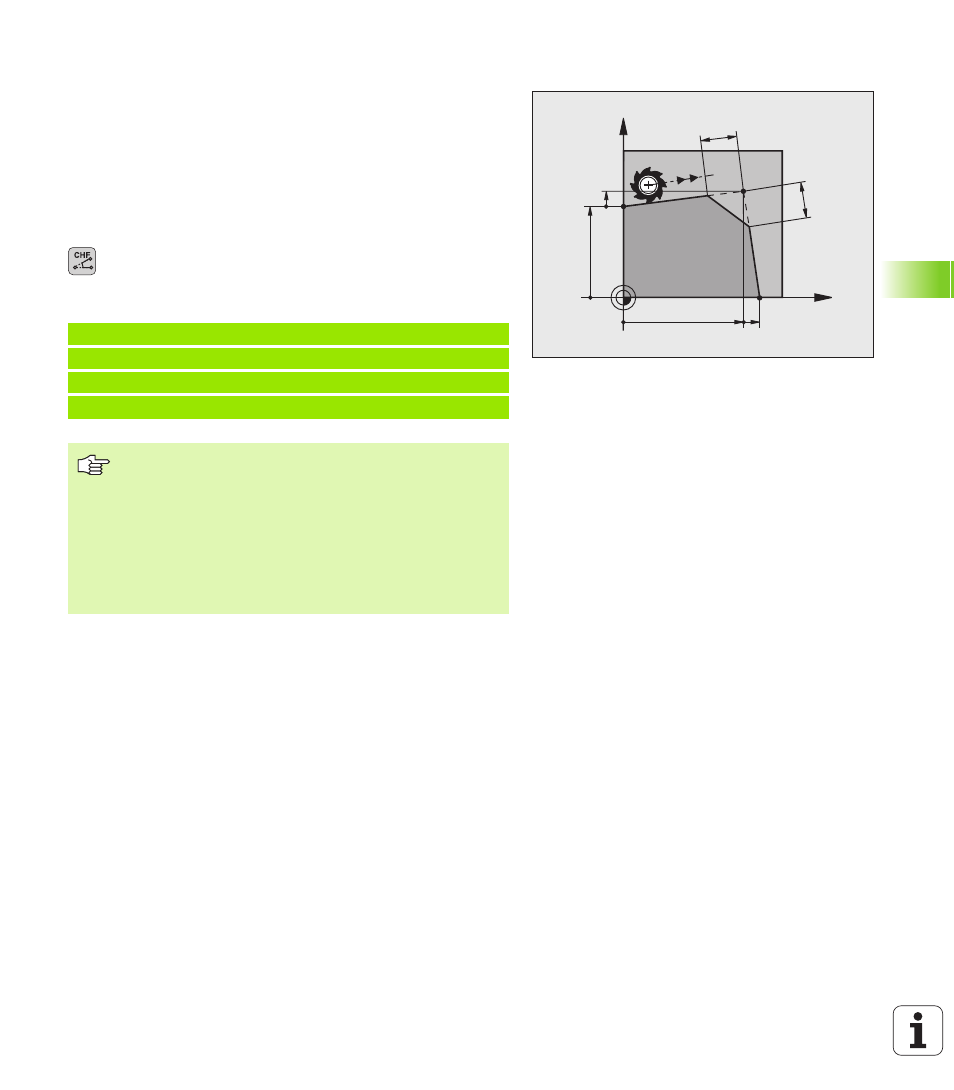

Снятие фаски CHF между двумя прямыми
На углах контура, возникающих на пересечении двух прямых,
можно снять фаску.
В кадрах прямых перед и после CHF-кадром задаются две
координаты плоскости, на которой выполняется фаска
Поправка на радиус перед и после CHF-кадра должна
оставаться одинаковой
Фаска должна выполняться при помощи вызванного в
настоящий момент инструмента
Снятие фаски: длина фаски, если необходимо:
Подача F (действует только в кадре CHF)
Примеры NC-кадров
X
Y
40
12
30
5
12
5
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Нельзя начинать контур CHF-кадром.
Фаска снимается только на плоскости обработки.
Подвод к удаленной при снятии фаски угловой точке
не выполняется.
Заданная в CHF-кадре скорость подачи действует
только во время выполнения данного CHF-кадра.
После чего скорость подачи становится равной
скорости, заданной до CHF-кадра.
