HEIDENHAIN TNC 320
341
8.7
Цик
л
ы
преобра
зов
ания
к
оор
динат

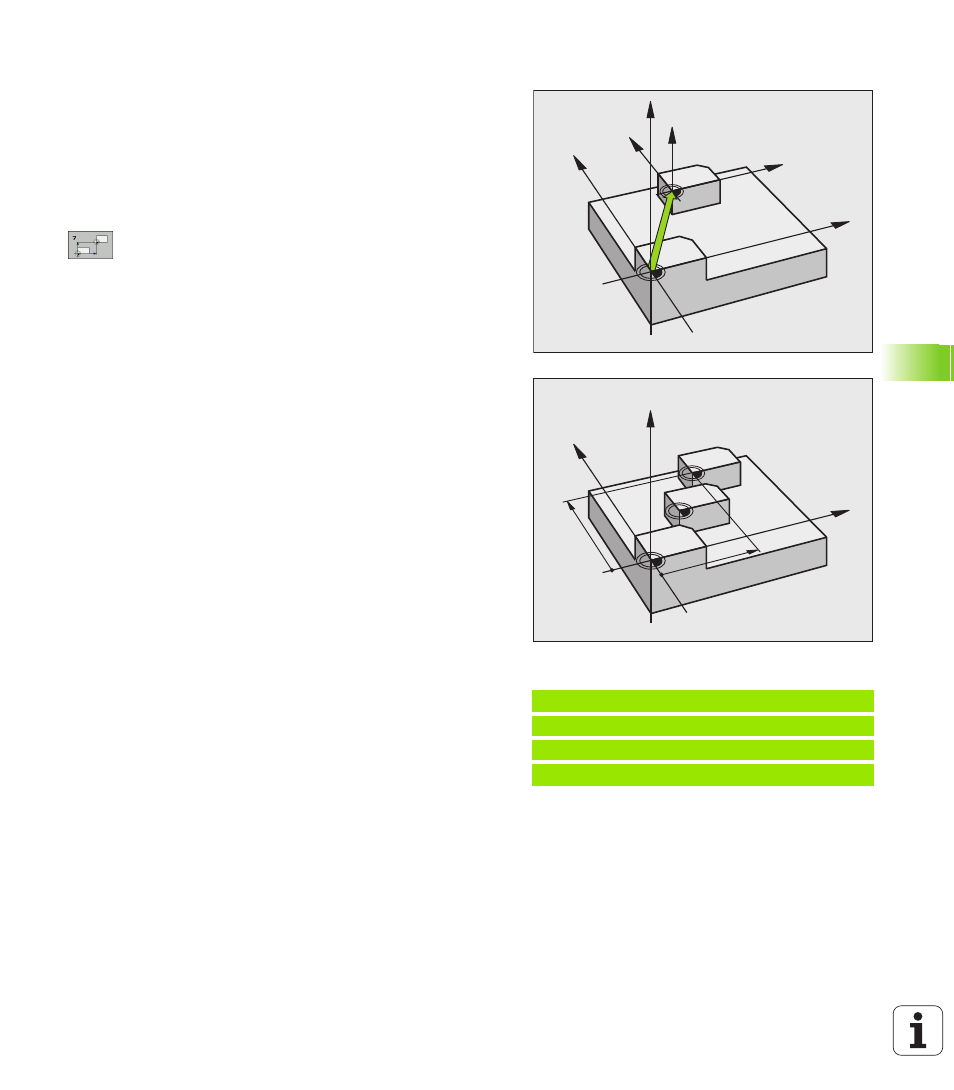

Смещение НУЛЕВОЙ ТОЧКИ (цикл 7)
Благодаря СМЕЩЕНИЮ НУЛЕВОЙ ТОЧКИ можно повторять
обработку в любых местах заготовки.
Действие
После определения цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ все
введенные координаты соотносятся с новой нулевой точкой.
Смещение на каждой оси ЧПУ отражается в дополнительной
индикации статуса. Ввод осей вращения также допускается.
Смещение: введите координаты новой нулевой
точки; абсолютные значения относятся к нулевой
точке заготовки, определенной установлением
опорной точки; инкрементальные значения всегда
относятся к последней действующей нулевой
точке, которая уже может быть смещена
Сброс
Смещение нулевой точки со значениями координат X=0, Y=0 и
Z=0 отменяет смещение нулевой точки.
Пример: NC-кадры
13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
Z
Z
X
X
Y
Y
Z
X
Y
X
Y
