HEIDENHAIN TNC 320
247
8.2
Цик
л
ы
св
ер
л
ения
, нарез
ания
резьбы
ме
тчик
о
м
и
резьбофрез
еров
ания

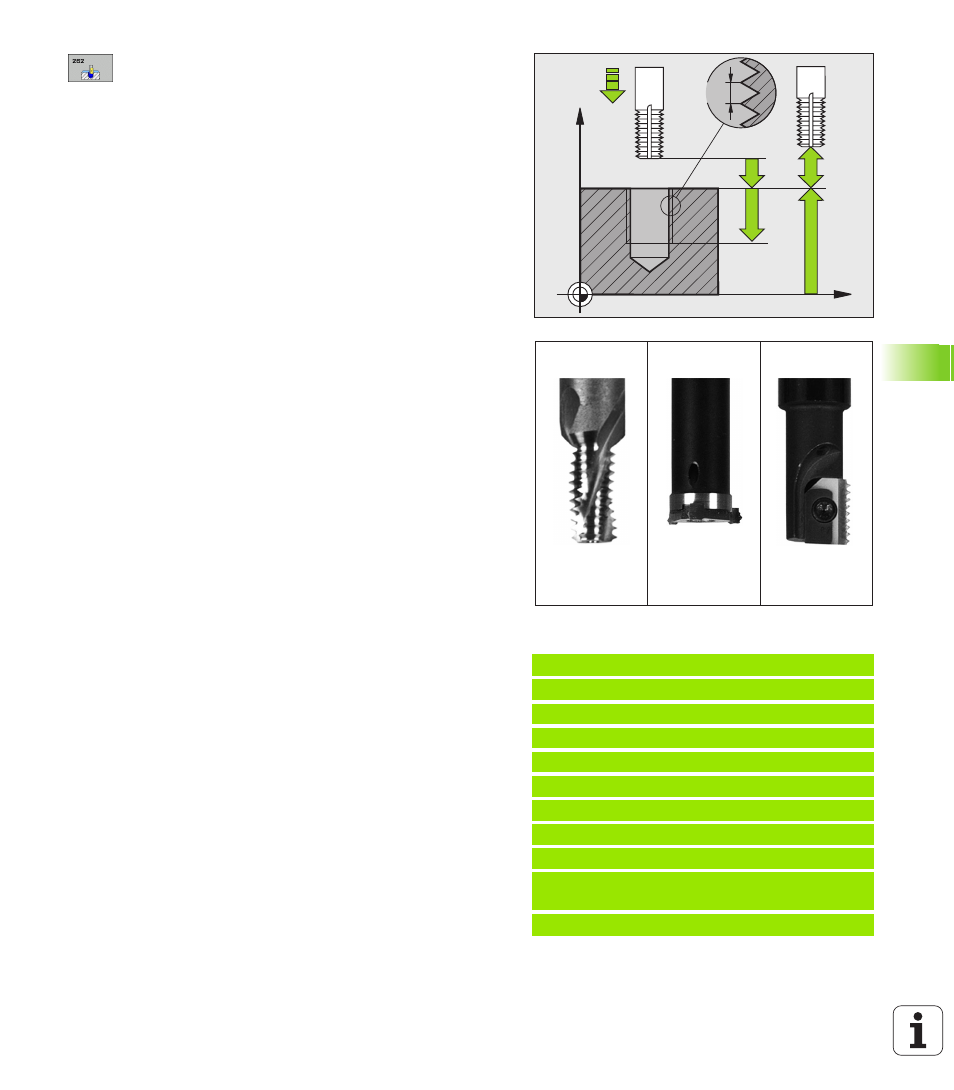

Заданный диаметр Q335: диаметр резьбы
Шаг резьбы Q239: шаг резьбы. Знак +/- перед
значением задает правую или левую резьбу:
+ = правая резьба
– = левая резьба
Глубина резьбы Q201 (в инкрементах):
расстояние от поверхности заготовки до дна
отверстия, в котором выполняется резьба
Число ниток Q355: количество витков резьбы, на
которое смещается инструмент (см. рисунок
справа внизу):
0 = 360° спиральная линия на глубину резьбы
1 = непрерывная спиральная линия по всей длине
резьбы
>1 = несколько спиральных проходов с подводом
и отводом, между которыми система ЧПУ
смещает инструмент на величину, полученную
при умножении количества витков резьбы Q355 на
величину шага резьбы
Подача предварительного позиционирования
Q253: скорость перемещения инструмента при
врезании в заготовку или при выходе из заготовки
в мм/мин
Вид фрезерования Q351: вид обработки
фрезерованием при M03
+1 = попутное фрезерование
–1 = встречное фрезерование
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки
Коорд. поверхность заготовки Q203
(абсолютная): координата поверхности заготовки
2-е безопасное расстояние Q204 (в
инкрементах): координата оси шпинделя, при
которой невозможно столкновение инструмента и
заготовки (зажимного приспособления)
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Пример: NC-кадры
25 CYCL DEF 262 РЕЗЬБОФРЕЗЕРОВАНИЕ
Q335=10 ;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-20 ;ГЛУБИНА РЕЗЬБЫ
Q355=0
;ЧИСЛО НИТОК
Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ.
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХ.
Q204=50 ;2-Е БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
Q355 = 1
Q355 > 1
Q355 = 0
