4.1
Основные
по
л
о
ж
е
ния
Базовая система координат на фрезерных
станках

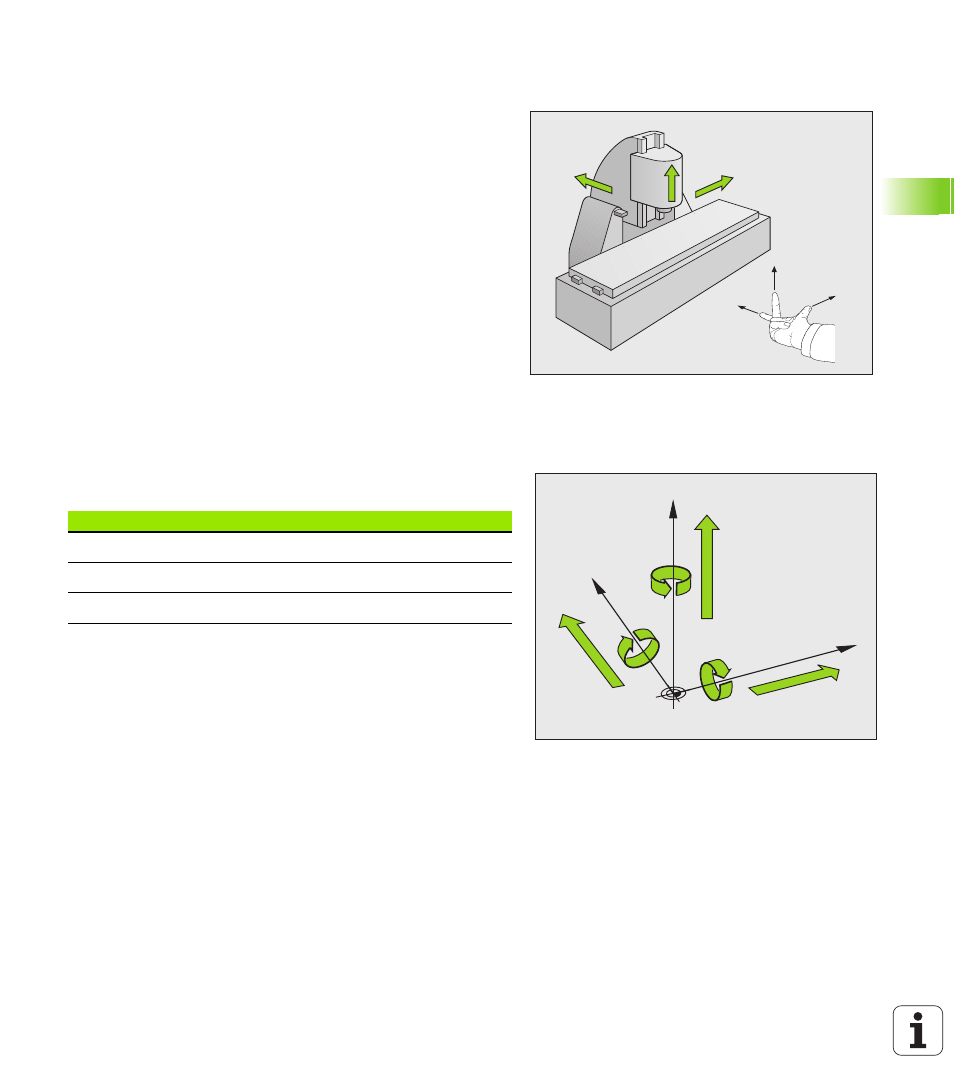

При обработке заготовки на фрезерном станке оператор в общем
случае пользуется декартовой системой координат. На
иллюстрации справа показано, какая связь существует между
декартовой системой координат и осями станка. Правило правой
руки служит ориентиром, облегчающим запоминание: если
средний палец указывает направление оси инструмента от
заготовки к инструменту, то он показывает направление Z+,
большой палец - направление X+, а указательный - направление
Y+.
Предлагаемое на выбор количество осей, которыми управляет
система ЧПУ, может достигать 5 осей. Кроме главных осей X, Y и
Z имеются расположенные параллельно дополнительные оси (в
настоящее время данная функция еще не поддерживается
системой TNC 320) U, V и W. Круговые оси обозначаются буквами
A, B и C. На иллюстрации справа внизу показана связь
дополнительных осей или круговых осей с главными осями.
Обозначение осей на фрезерных станках
Оси X, Y и Z на Вашем фрезерном станке также обозначаются как
ось инструмента, главная ось (1-я ось) и вспомогательная ось (2-
я ось). Расположение оси инструмента определяется
взаимосвязью между главной и вспомогательной осью.
+X
+Y
+Z
+X
+Z
+Y
W+
C+
B+
V+
A+
U+
Y
X
Z
Ось инструмента
Главная ось
Вспомогат. ось
X
Y
Z
Y
Z
X
Z
X
Y
