60
2 Ручное управление и наладка
2.5
Р
а
зв
оро
т
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)
2.5 Разворот плоскости
обработки (ПО-опция 1)
Применение, принцип работы
Система ЧПУ поддерживает разворот плоскостей обработки на
станках с поворотными головками, а также с поворотными
столами. Примеры типичных областей применения: косые
отверстия или контуры, расположенные в помещении по
диагонали. При этом плоскость обработки всегда поворачивается
относительно активной нулевой точки. Обычно процесс
обработки программируется на главной плоскости (например,
плоскости X/Y), но выполняется на той плоскости, которая
поворачивается в направлении главной плоскости.
Для разворота плоскости обработки предусмотрены три функции:
Разворот в ручном режиме и врежиме эл. маховичка с помощью
перепрограммируемой клавиши 3D ROT, смотри „Разворот в
"Управляемый поворот", цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ в
программе обработки (смотри „ПЛОСКОСТЬ ОБРАБОТКИ (цикл
19, ПО-опция 1)” на странице 351)
Функциями ЧПУ для “Разворота плоскости обработки” являются
функции преобразования координат. При этом плоскость
обработки всегда располагается перпендикулярно к направлению
оси инструмента.

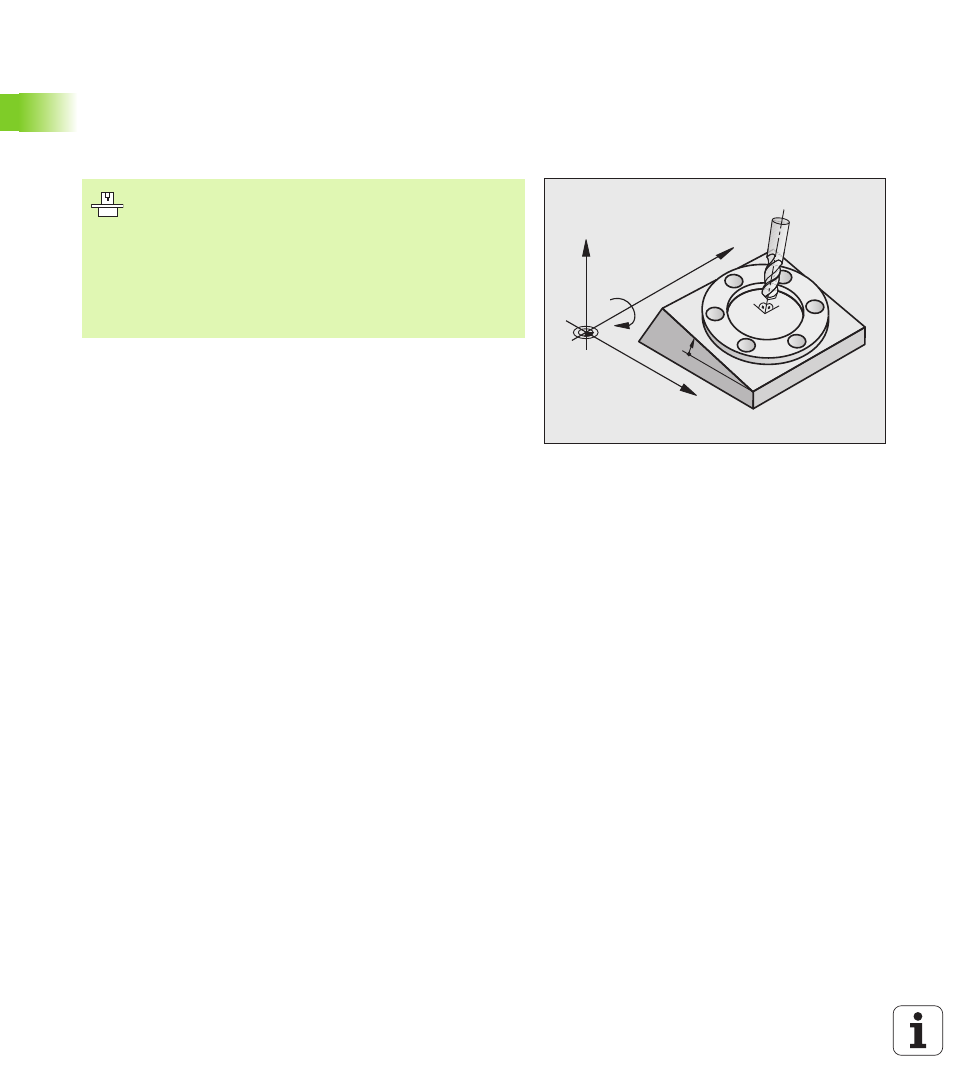

X
Z
Y
B
10°
Функции для разворота плоскости обработки
адаптированы производителем станка к ЧПУ и станку.
При наличии определенных поворотных головок
(поворотных столов) производитель станка
определяет, каким образом интерпретируются
системой ЧПУ запрограммированные в цикле углы: как
координаты осей вращения или как угловые
компоненты наклонной плоскости. Соблюдайте
указания инструкции по обслуживанию станка.
