6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK
Открытие диалога FK-программирования
При нажатии серой клавиши функции траектории FK ЧПУ покажет
клавиши Softkey, при помощи которых можно начать FK-диалог:
см. таблицу ниже. Для выхода из меню клавиш Softkey повторно
нажмите клавишу FK.
Если Вы начинаете FK-диалог одной из этих клавиш Softkey, то
ЧПУ показывает другие панели Softkey для ввода известных
координат или данных направления, а также данных о форме
контура.
Координаты полюса при FK-
программировании
Отображение клавиши Softkey для
программирования свободных контуров: нажмите
клавишу FK
Начало диалога определения полюса: нажмите
клавишу Softkey FPOL Система ЧПУ отобразит
клавиши Softkey осей активной плоскости
обработки
С помощью этих клавиш Softkey введите
координаты полюса

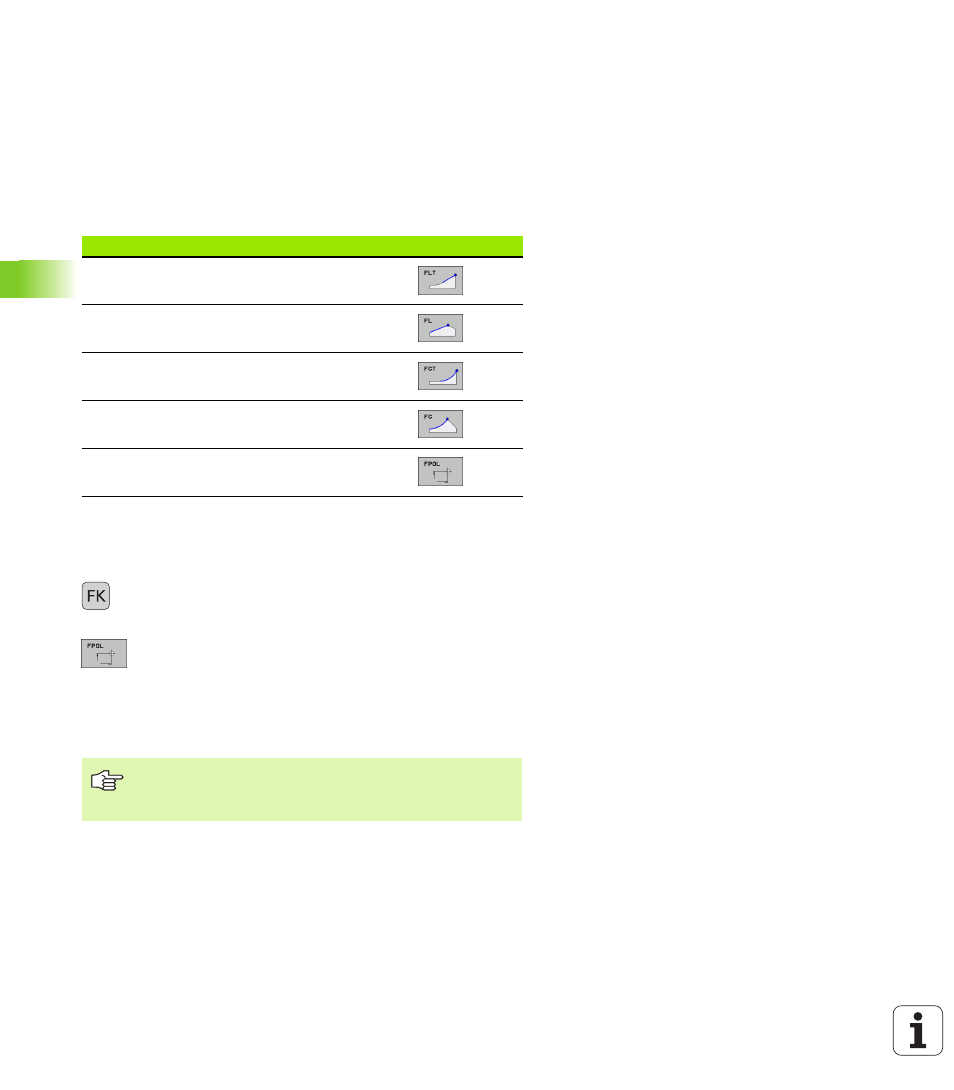

FK-элемент
Softkey
Прямая, касательная к окружности
Прямая без плавного перехода
Дуга окружности с плавным переходом
Дуга окружности без плавного перехода
Полюс для FK-программирования
Координаты полюса при FK-программировании
остаются активнымы, пока не будет задан новый
полюс при помощи FPOL.
