200

7 Программирование: дополнительные функции

7.4

Д

о

по

л

н

ител

ьны

е

фу

н

кц

и

и

траект

о

рии

ко

н

тур

а

Предварительная обработка кадров с
коррекцией на радиус (LOOK AHEAD): M120

Стандартный режим работы
Если радиус инструмента больше выступа контура, по которому

следует перемещаться с коррекцией на радиус, то система ЧПУ

прерывает выполнение программы и выдает сообщение об

ошибке. M97 (смотри „Обработка небольших уступов контура:

функция M97” на странице 196) подавляет сообщения об ошибке,

но маркирует выход из материала и дополнительно смещает

положение угла.

Система ЧПУ может повредить контур при фрезеровании деталей

с радиусом, меньшим радиуса фрезы.

Обработка с использованием функции M120
Система ЧПУ проверяет контур, обрабатываемый с коррекцией

на радиус, на наличие на нем отметок и пересечений и заранее

рассчитывает траекторию инструмента, начиная с действующего

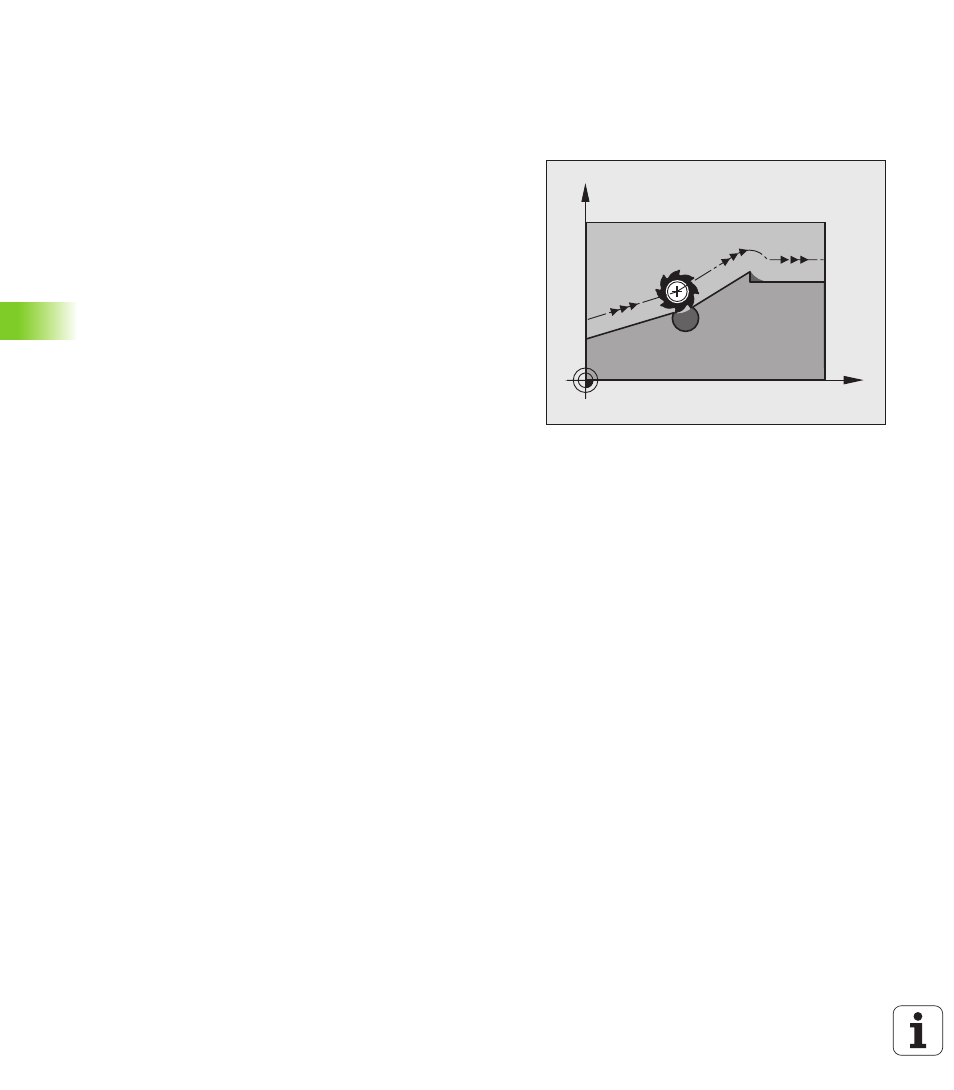

кадра. Места, в которых инструмент мог бы повредить контур,

остаются необработанными (отмечено темным на иллюстрации

справа). M120 можно также применять для дополнения

коррекцией на радиус данных оцифровывания или данных,

заданных внешней системой программирования. Таким образом,

становится возможным компенсировать отклонения от

теоретического радиуса инструмента.

Количество предварительно обрабатываемых системой ЧПУ

кадров (максимум 99), определяется с помощью LA (англ. Look

Ahead: смотрите вперед) после M120. Чем больше количество

кадров для предварительной обработки ЧПУ, тем медленнее

осуществляется обработка кадров.

Ввод
Если в кадре позиционирования вводится M120, то ЧПУ

продолжает диалог для этого кадра и запрашивает количество

кадров для предварительной обработки LA.

X

Y
