ФРЕЗЕРОВАНИЕ КАРМАНОВ (цикл 4)
Циклы 1, 2, 3, 4, 5, 17, 18 находятся в группе "Особые циклы".
Нажмите клавишу Softkey OLD CYCLS на второй панели Softkey.

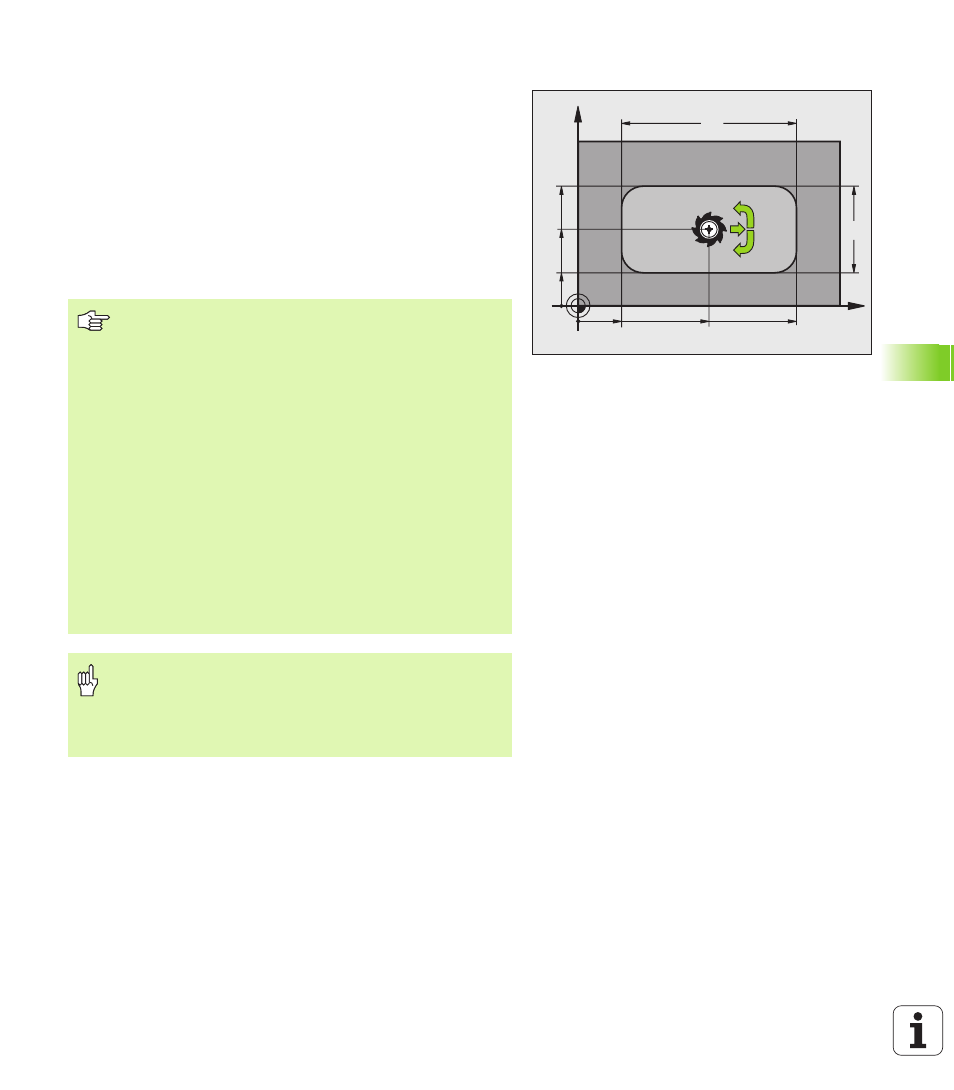

1 Инструмент врезается в стартовой точке (центр кармана) в
заготовку и перемещается на глубину врезания
2 Сначала инструмент перемещается в положительном
направлении более длинной стороны, если карман
квадратный - в положительном направлении Y – и выполняет
чистовую обработку кармана по направлению изнутри наружу
3 Эта операция повторяется (от 1 до 2 раз) до тех пор, пока не
будет достигнута заданная глубина
4 В конце цикла ЧПУ возвращает инструмент в точку старта
X
Y
DR+
40
80
55
35
15
100
60
20
DR
Внимательно прочитайте до того, как начать
программирование
Следует использовать фрезы, имеющие центральный
торцовый зуб (стандарт DIN 844), либо произвести
предворительное сверление в центре кармана.
Установите фрезу над центром кармана с поправкой
на радиус R0.
Программируйте кадр позиционирования с точкой
старта на оси шпинделя (безопасное расстояние над
поверхностью заготовки).
Знак (+/-) перед значением параметра цикла "Глубина"
определяет направление обработки. Если для
глубины задается значение, равное нулю, система
ЧПУ не выполняет цикл.
Для 2-й длины боковой части действительно
следующее условие: 2-я длина боковой части больше
чем [(2 x радиус скругления) + подвод со стороны k].
При помощи машинного параметра displayDepthErr
Вы определяете, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения для глубины.
Осторожно, опасность столкновения!
