196
7 Программирование: дополнительные функции
7.4
Д
о
по
л
н
ител
ьны
е
фу
н
кц
и
и
траект
о
рии
ко
н
тур
а
7.4 Дополнительные функции
траектории контура
Обработка небольших уступов контура:
функция M97

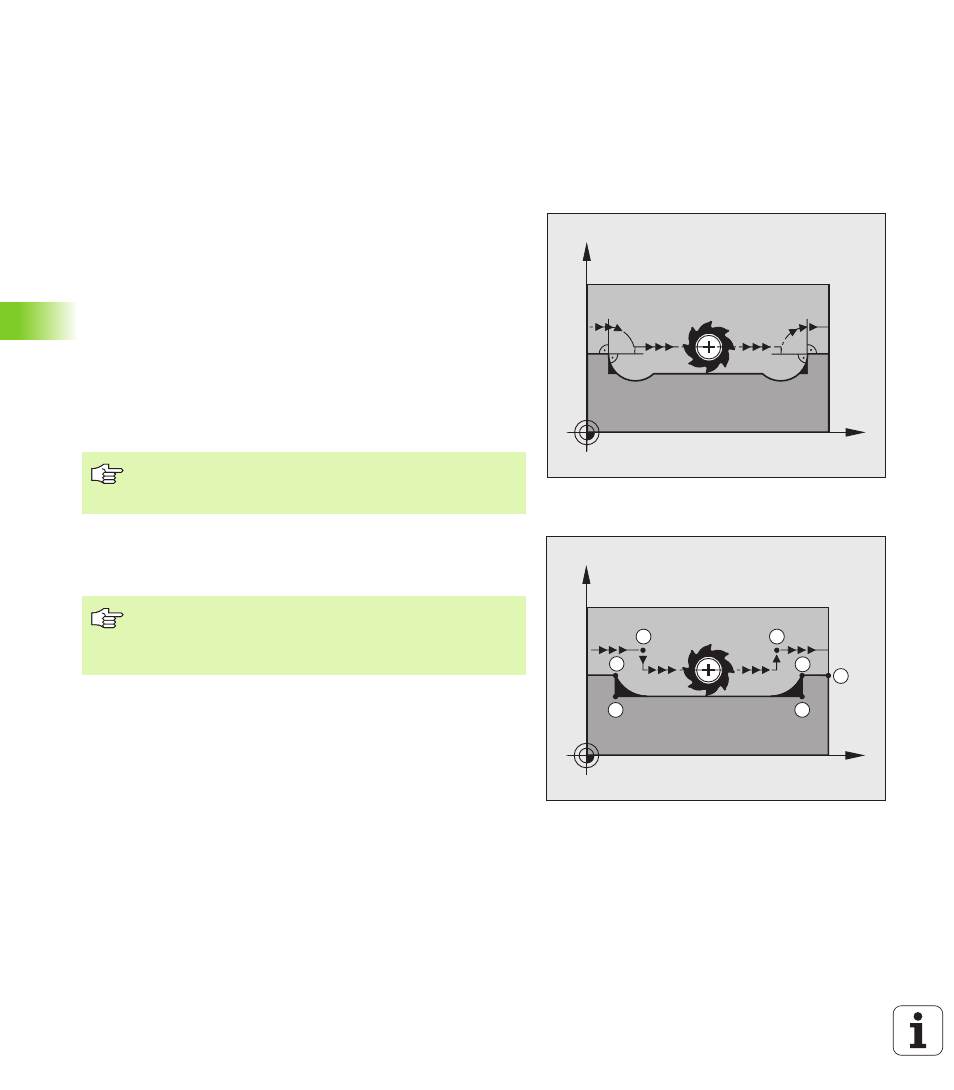

Стандартный режим работы
Система ЧПУ добавляет на участке наружного угла контура
переходную дугу. Если выступы контура слишком малы,
инструмент при такой обработке может повредить контур.
На таких участках ЧПУ прерывает выполнение программы и
выдает сообщение об ошибке “Радиус инструмента слишком
большой”.
Обработка с использованием функции M97
Система ЧПУ устанавливает точку пересечения траекторий для
элементов контура – как для внутренних углов – и позиционирует
инструмент над этой точкой.
Следует программировать M97 в том кадре, в котором заданы
координаты точки внешнего угла.
Действие
M97 действует только в том кадре программы, в котором была
запрограммирована M97.
X
Y
X
Y
S
16
17
15
14
13
S
Вместо M97 оператор должен использовать более
эффективную функцию M120 LA (смотри „Обработка с
использованием функции M120” на странице 200)!
Угол контура при помощи M97 не обрабатывается
полностью. Возможно, что надо дополнительно
обработать этот угол инструментом меньшего
размера.
