HEIDENHAIN TNC 320
141
6.2
Основная
инф
о
р
м
ация
о
фу
н
кц
и
я
х
траект
орий

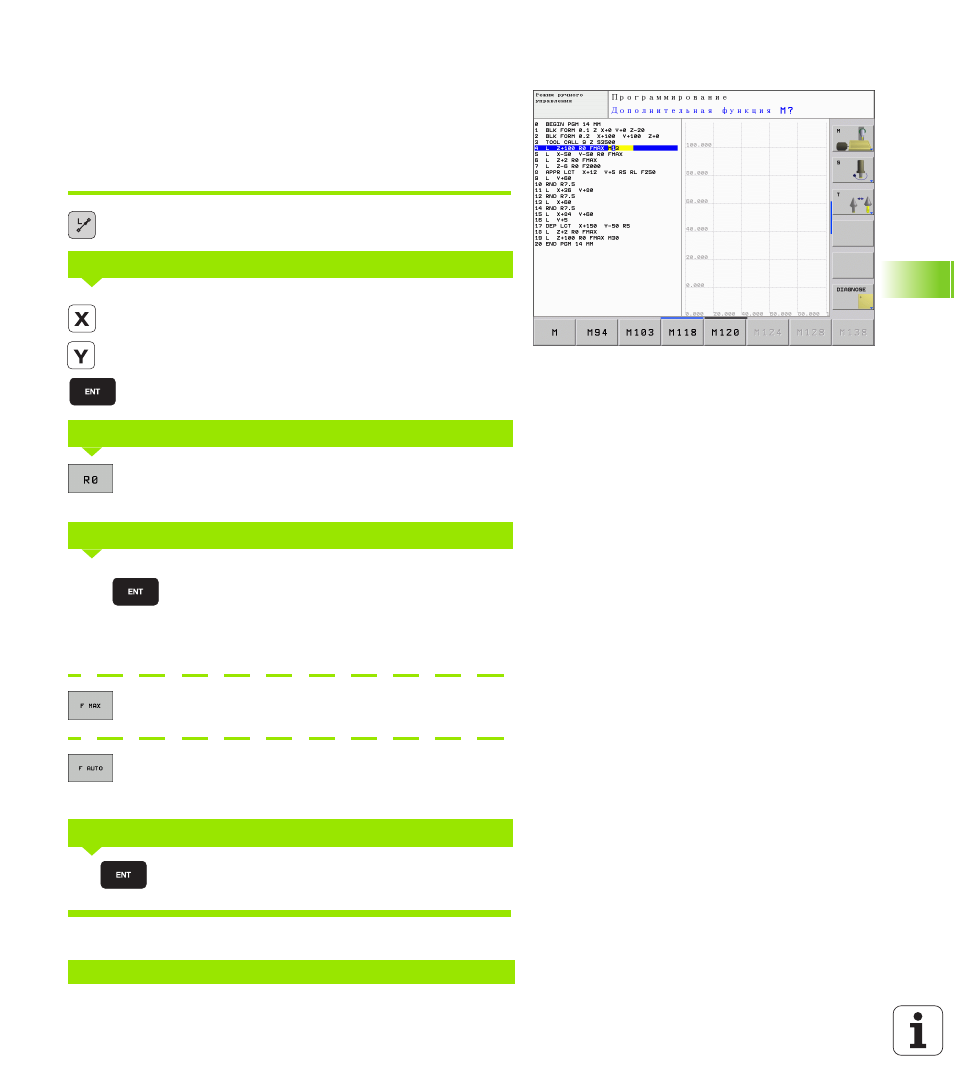

Создание кадров программы при использовании клавиш
функции траектории
Используя серые клавиши функции траектории, откройте
диалоговое окно программирования открытым текстом. Система
ЧПУ запросит все данные по очереди и включит кадр программы
в программу обработки.
Пример – программирование прямой.
Начало диалога программирования: например,
прямая
Введите координаты конечной точки прямой
Выбор поправки на радиус: нажмите, например,
клавишу Softkey R0, инструмент переместится без
коррекции
Введите скорость подачи и подтвердите ввод при
клавишей ENT: например, 100 мм/мин. При INCH-
программировании (вводе данных в дюймах):
значение 100 соответствует скорости подачи,
равной 10 дюйм/мин
Перемещение на ускоренном ходу: нажмите
клавишу Softkey FMAX или
Перемещение со скоростью подачи, заданной в
TOOL CALL-кадре: нажмите клавишу Softkey
FAUTO
Введите дополнительную функцию, например, M3
и закончите диалог при помощи клавиши ENT
Строка в программе обработки
КООРДИНАТЫ ?
ПОПРАВКА НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
СКОРОСТЬ ПОДАЧИ F=? / F MAX = ENT
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M ?
L X+10 Y+5 RL F100 M3
10
5
100
3
