1.5 Дополнительные устройства:
щупы и эл. маховички
HEIDENHAIN
Измерительные щупы
С помощью различных трехмерных измерительных щупов
HEIDENHAIN можно выполнять следующие действия:
проводить автоматическую наладку заготовок
быстро и точно задавать координаты опорных точек
выполнять измерения заготовки во время отработки программы
измерять и проверять инструменты
Измерительные щупы TS 220, TS 440 и TS 640
Эти измерительные щупы подходят для автоматической выверки
заготовок, определения координат точек привязки и для
измерений заготовки. TS 220 передает коммутационные сигналы
по кабелю и, при необходимости, может использоваться как
экономная альтернатива.

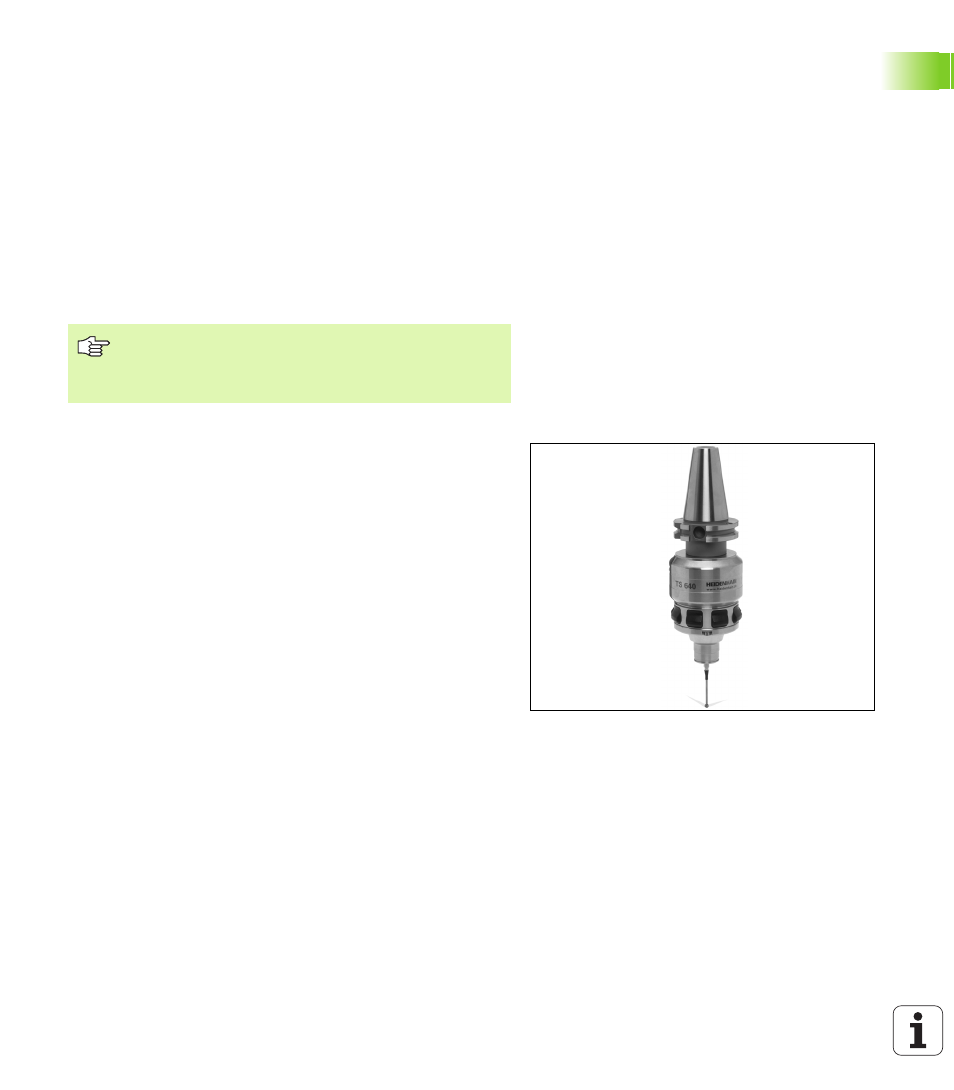

Специально для станков с устройством смены инструмента
предназначены щупы TS 440, TS 444, TS 640 и TS 740 (см. рисунок
справа), которые передают коммутационные сигналы без кабеля
при помощи инфракрасного излучения.
Принцип действия: в измерительных щупах фирмы HEIDENHAIN
износостойкий оптический выключатель регистрирует отклонение
измерительного стержня. Генерируемый при этом сигнал
обеспечивает сохранение в памяти фактического значения
текущей позиции измерительного щупа.
Все функции измерительных щупов описаны в
отдельном руководстве пользователя. Для того, чтобы
получить данную инстуркцию отправьте запрос на
фирму HEIDENHAIN. ID 661 873-R0.
