454

11 Тест программы и отработка программы

11

.1

Гр

аф

и

ка

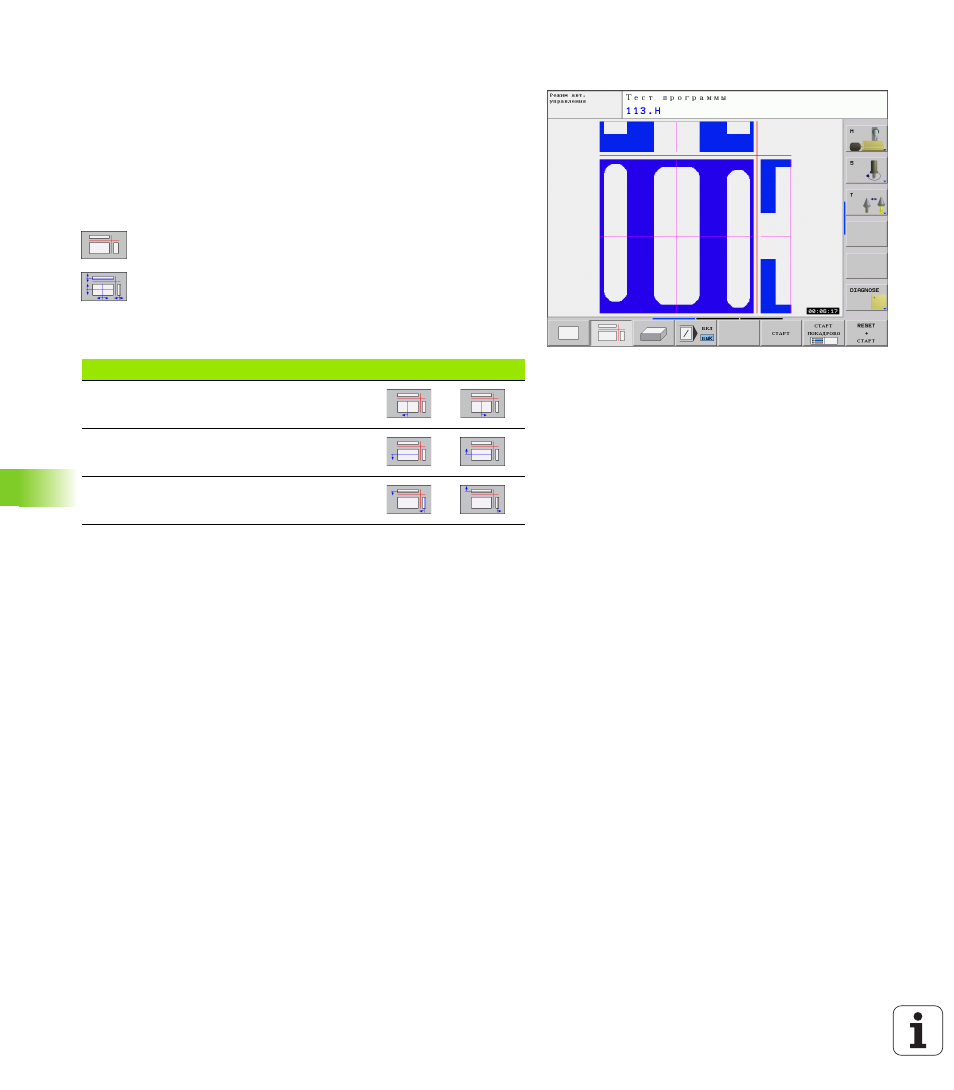

Изображение в 3 плоскостях

На изображении показан вид сверху с двумя сечениями, как на

техническом чертеже.

Если используется изображение в 3 плоскостях, можно применять

функции увеличения фрагментасмотри „Увеличение фрагмента”,

страница 456.

Дополнительно можно смещать плоскость резки, используя

клавиши Softkey:

Нажмите клавишу Softkey для изображения

заготовки в 3 плоскостях

Переключите панель Softkey и затем нажать

клавишу Softkey для выбора плоскостей резки

Система ЧПУ показывает следующие клавиши

Softkey:

Положение плоскости резки отображается на дисплее во время

перемещения.

Базовая настройка для плоскости резки выбрана так, что она

лежит на плоскости обработки и на оси инструмента в центре

заготовки.

Функция

Softkey

Сместите вертикальную плоскость резки

вправо или влево

Сместите вертикальную плоскость резки

вперед или назад

Сместите горизонтальную плоскость

резки вверх или вниз
