7 Программирование: дополнительные функции
7.4
Д
о
по
л
н
ител
ьны
е
фу
н
кц
и
и
траект
о
рии
ко
н
тур
а
Полная обработка разомкнутых углов
контура: M98

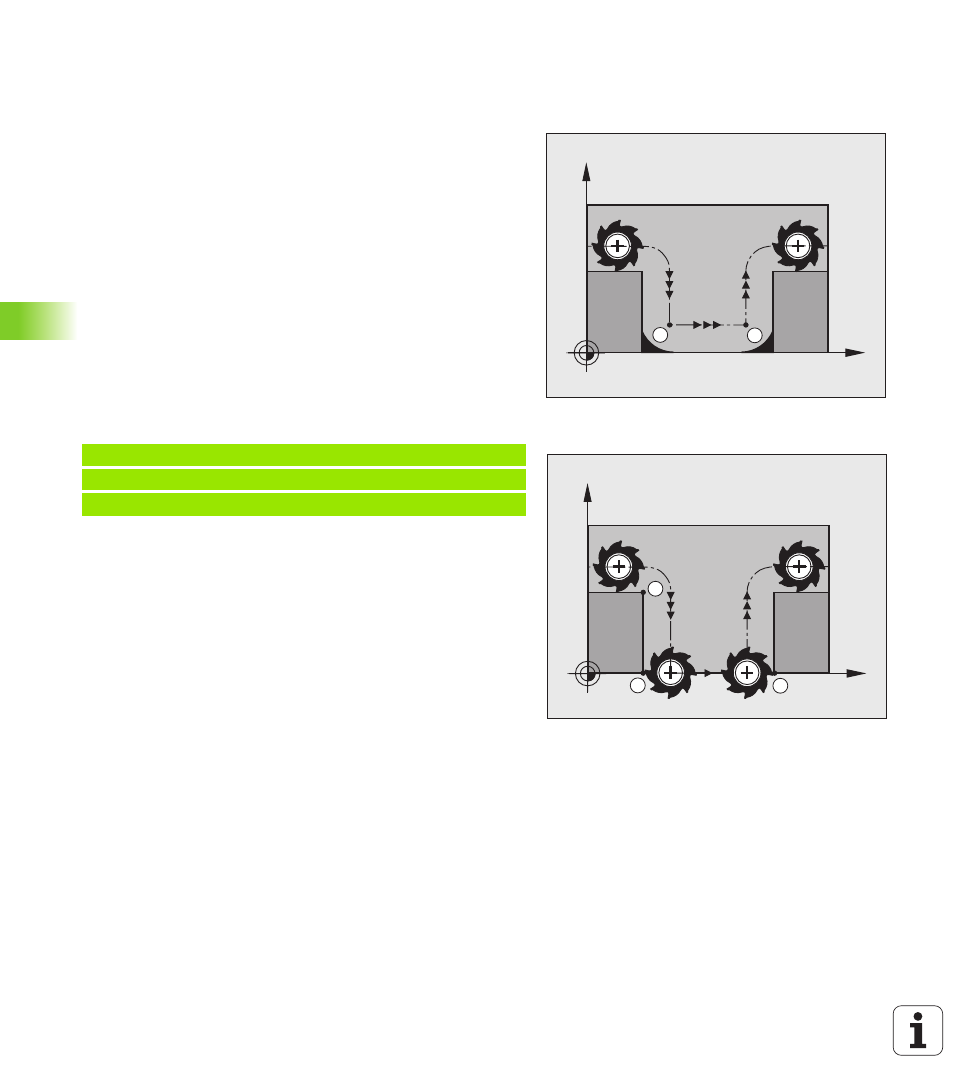

Стандартный режим работы
Программа определяет на внутренних углах точку пересечения
траекторий фрезы и, начиная с этой точки, перемещает
инструмент в новом направлении.
Если контур разомкнут на углах, это приводит к неполной
обработке:
Обработка с использованием функции M98
С помощью дополнительной функции M98 система ЧПУ подводит
инструмент так, что каждая точка контура обрабатывается:
Действие
M98 действует только в тех кадрах программы, в которых была
запрограммирована M98.
M98 действует в конце кадра.
Примеры NC-кадров
Поочередный подвод к точкам контура 10, 11 и 12:
X
Y
S
S
X
Y
11
12
10
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
