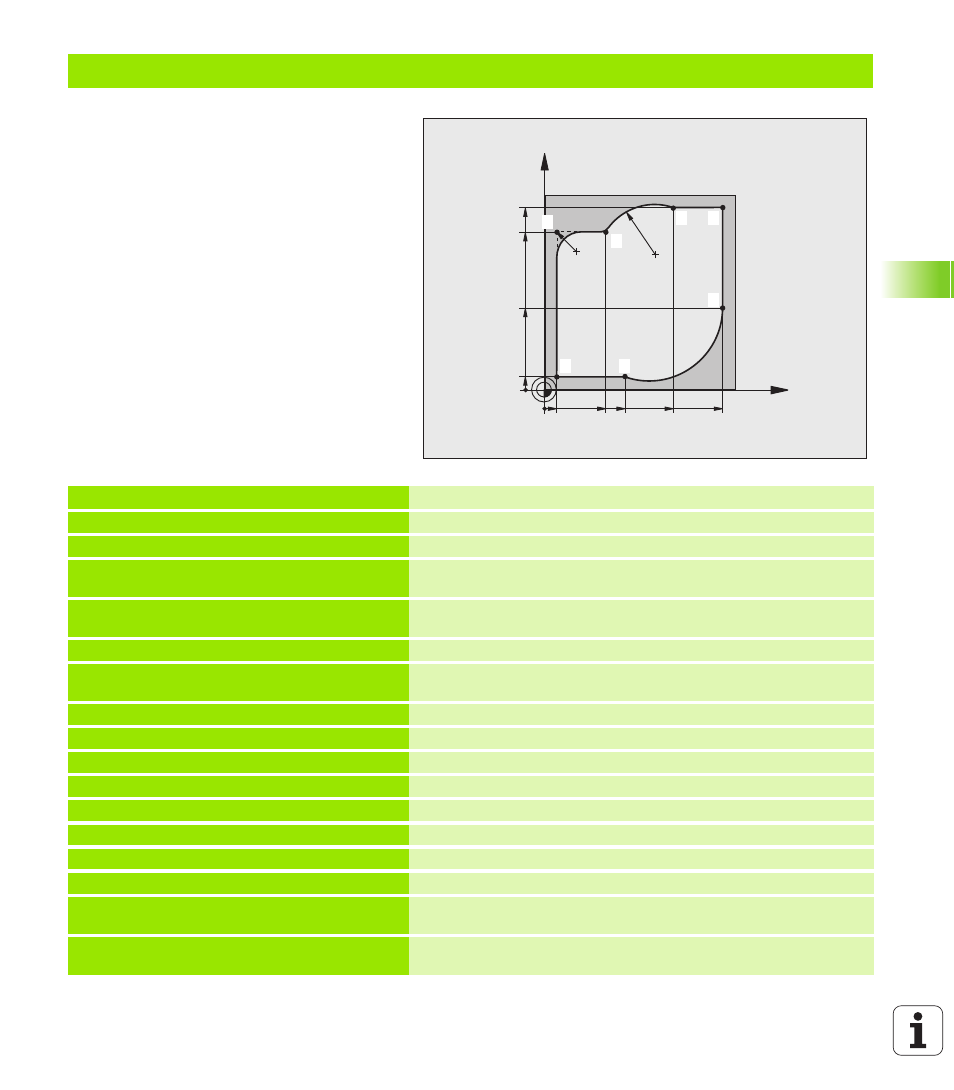

Пример: круговое движение в декартовой системе координат
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки для графического моделирования
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z X4000
Вызов инструмента с осью шпинделя и частотой вращения
шпинделя
4 L Z+250 R0 FMAX
Вывод инструмента из материала по оси шпинделя на быстром
ходу FMAX
5 L X-10 Y-10 R0 FMAX
Предварительное позиционирование инструмента
6 L Z-5 R0 F1000 M3
Перемещение на глубину обработки со скоростью подачи F,
равной = 1000 мм/мин
7 APPR LCT X+5 Y+5 R5 RL F300
Подвод к контуру в точке 1 по круговой траектории с
примыканием по касательной
8 L X+5 Y+85
Точка 2: первая прямая для угла 2
9 RND R10 F150
Ввод радиуса R = 10 мм, скорость подачи: 150 мм/мин
10 L X+30 Y+85
Подвод к точке 3: точка старта окружности с CR
11 CR X+70 Y+95 R+30 DR-
Подвод к точке 4: конечная точка окружности с CR, радиус 30 мм
12 L X+95
Подвод к точке 5
13 L X+95 Y+40
Подвод к точке 6
14 CT X+40 Y+5
Подвод к точке 7: конечная точка окружности, дуга окружности с
плавным
переходом в к точку 6, ЧПУ рассчитывает радиус
самостоятельно
X
Y
95
5
95
5
85
40
40
30
70
R10
R30
1
2
3
4
5
6
7
