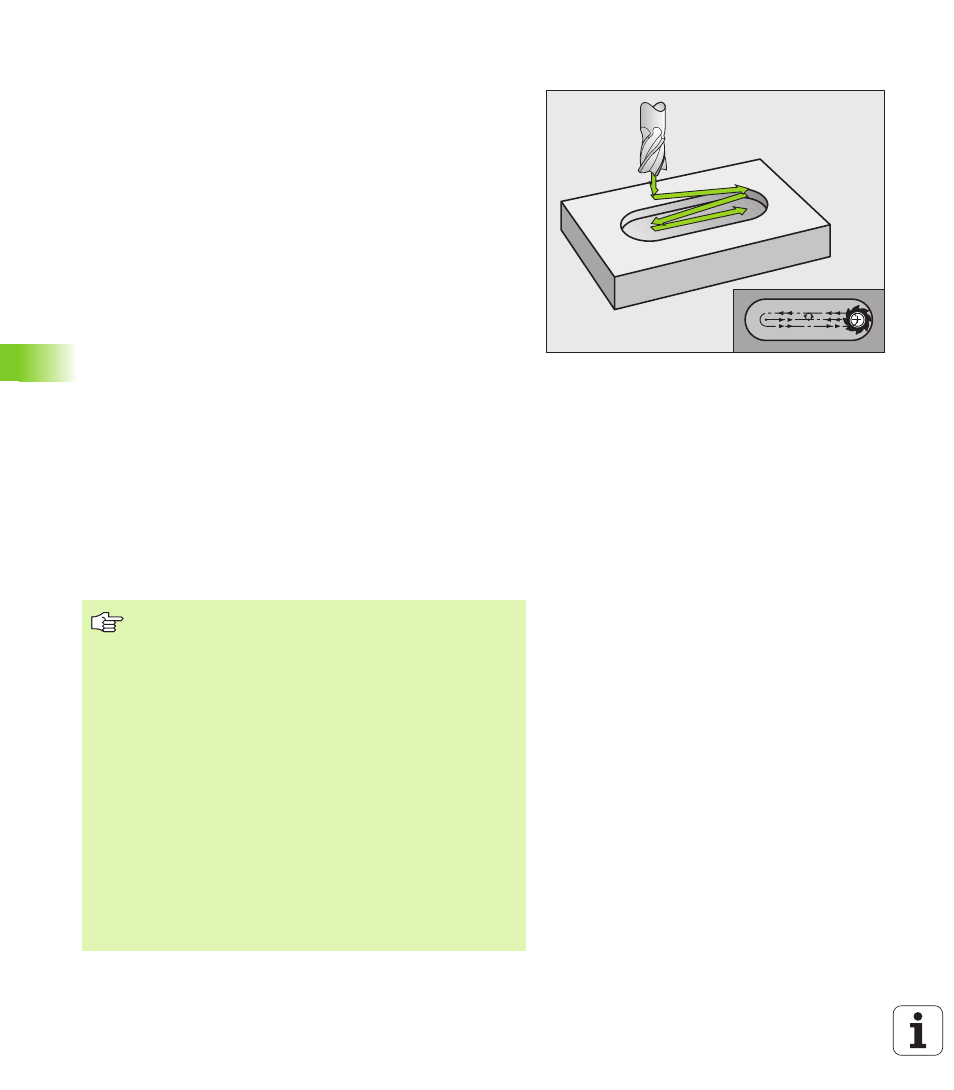

Маятниковая обработка КАНАВКИ (цикл 210)
Черновая обработка
1 Система ЧПУ позиционирует инструмент на ускоренном ходу
по оси шпинделя на 2-е безопасное расстояние и затем в
центр левого круга; оттуда система ЧПУ позиционирует
инструмент на безопасное расстояние над поверхностью
заготовки
2 Инструмент перемещается с подачей фрезерования к
поверхности заготовки; оттуда фреза передвигается в
продольном направлении канавки, с наклоном врезаясь в
материал, к центру правого круга
3 Затем инструмент возвращается, продолжая врезаться в
материал под наклоном, в центр левой окружности; эти шаги
повторяются до тех пор, пока не будет достигнута заданная
глубина фрезерования
4 На глубине фрезерования ЧПУ перемещает инструмент для
плоского фрезерования к другому концу канавки, а затем
снова в центр канавки
Чистовая обработка
5 Система ЧПУ позиционирует инструмент в центре левой
окружности канавки и оттуда тангенциально в левый конец
канавки, затем ЧПУ выполняет чистовую обработку контура
попутным движением (при M3), и, если было задано,
производит несколько врезаний
6 В конце контура инструмент перемещается – по касательной
от контура – к центру левой окружности канавки
7 Затем инструмент возвращается на ускоренном ходу FMAX на
безопасное расстояние и, если было задано, на 2-
е безопасное расстояние
Внимательно прочитайте до того, как начать
программирование
Система ЧПУ автоматически выполняет
предварительное позиционирование инструмента на
оси инструмента и на плоскости обработки.
При черновой обработке инструмент врезается в
материал маятниковым движением от одного к
другому концу канавки. Поэтому, предворительное
сверление не требуется.
Знак (+/-) перед значением параметра цикла "Глубина"
определяет направление обработки. Если для
глубины задается значение, равное нулю, система
ЧПУ не выполняет цикл.
Диаметр фрезы должен быть не больше ширины
канавки и не меньше трети ширины канавки.
Диаметр фрезы должен быть меньше половины длины
канавки: в противном случае ЧПУ не сможет
произвести врезание маятниковым движением.
