8 Программирование: циклы
8.7
Цик
л
ы
преобра
зов
ания
к
оор
динат

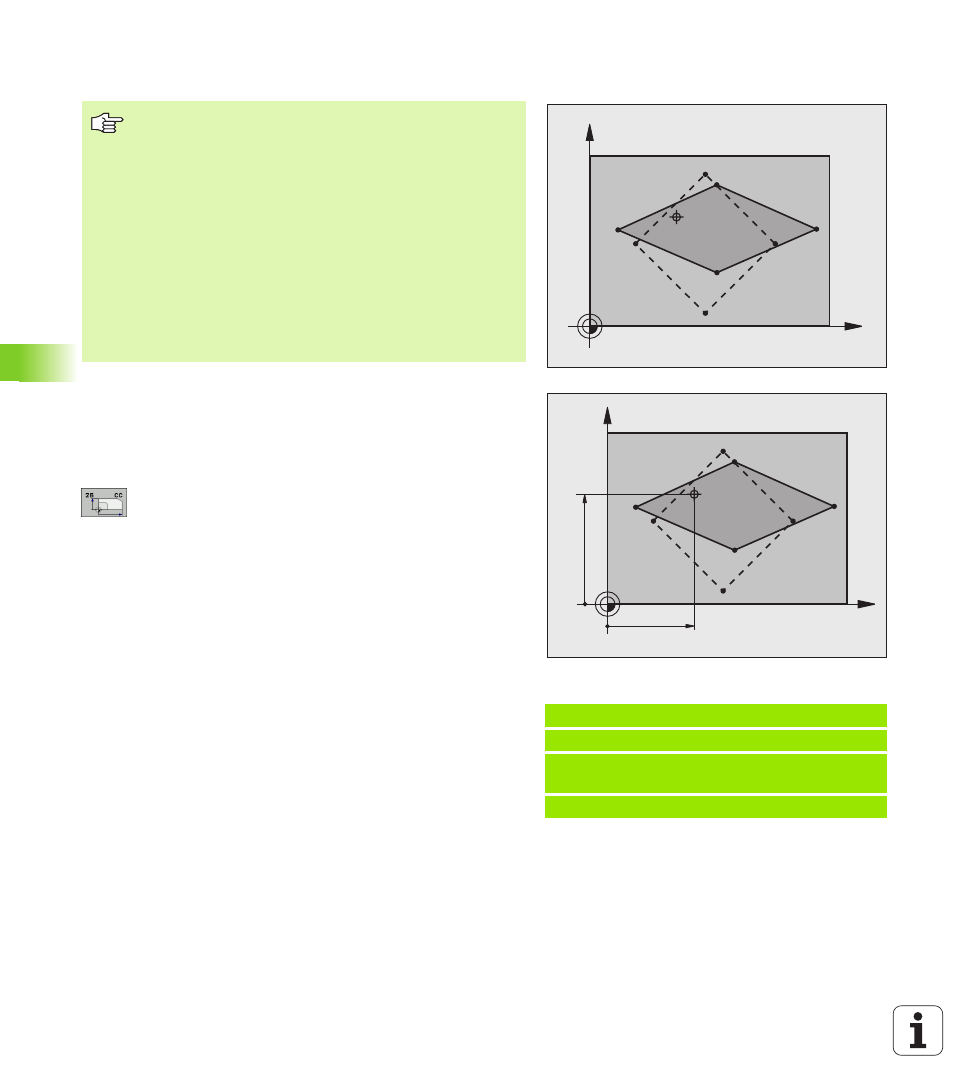

МАСШТАБИРОВАНИЕ ОСИ (цикл 26)
Действие
МАСШТАБИРОВАНИЕ действует с момента его определения в
программе. Также он действует в режиме работы
"Позиционирование с ручным вводом данных". ЧПУ показывает
активный коэффициент масштабирования в дополнительной
индикации состояния.
Ось и коэффициент: ось(и) координат и
коэффициент(ы) специфического для оси
расширения или обжима. Введите положительное
значение – максимально 99,999 999
Координаты центра: центр расширения или
обжима для конкретной оси.
Оси координат выбираются при помощи клавиш Softkey.
Сброс
Заново запрограммируйте цикл МАСШТАБИРОВАНИЕ с
коэффициентом 1 для соответствующей оси.
Пример: NC-кадры
25 CALL LBL 1
26 CYCL DEF 26.0 КОЭФ. МАСШТАБ. ОСИ
27 CYCL DEF
26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
X
Y
CC
15
X
Y
20
CC
Внимательно прочитайте до начала
программирования
Запрещается растягивать или сжимать (с
использованием разных коэффициентов) оси
координат с позициями для круговых траекторий.
Для каждой оси координат можно ввести собственный
специальный коэффициент.
Дополнительно можно запрограммировать
координаты центра для всех коэффициентов.
Контур растягивается по направлению из центра или
сжимается к центру, то есть не обязательно от
текущей нулевой точке или к ней, как и в цикле 11
МАСШТАБИРОВАНИЕ.
