Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03)
Страница 168
168
6 Программирование: программирование контуров
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты
Программирование винтовой линии
Полярные координаты-угол: введите в
приращениях полный угол, под которым
инструмент перемещается по спиральной линии.
После ввода угла выбирается ось
инструмента с помощью клавиши выбора оси.
Координату для высоты винтовой линии введите
в инкрементах
Направление вращения DR
Винтовая линия по часовой стрелке: DR–
Винтовая линия против часовой стрелки: DR+

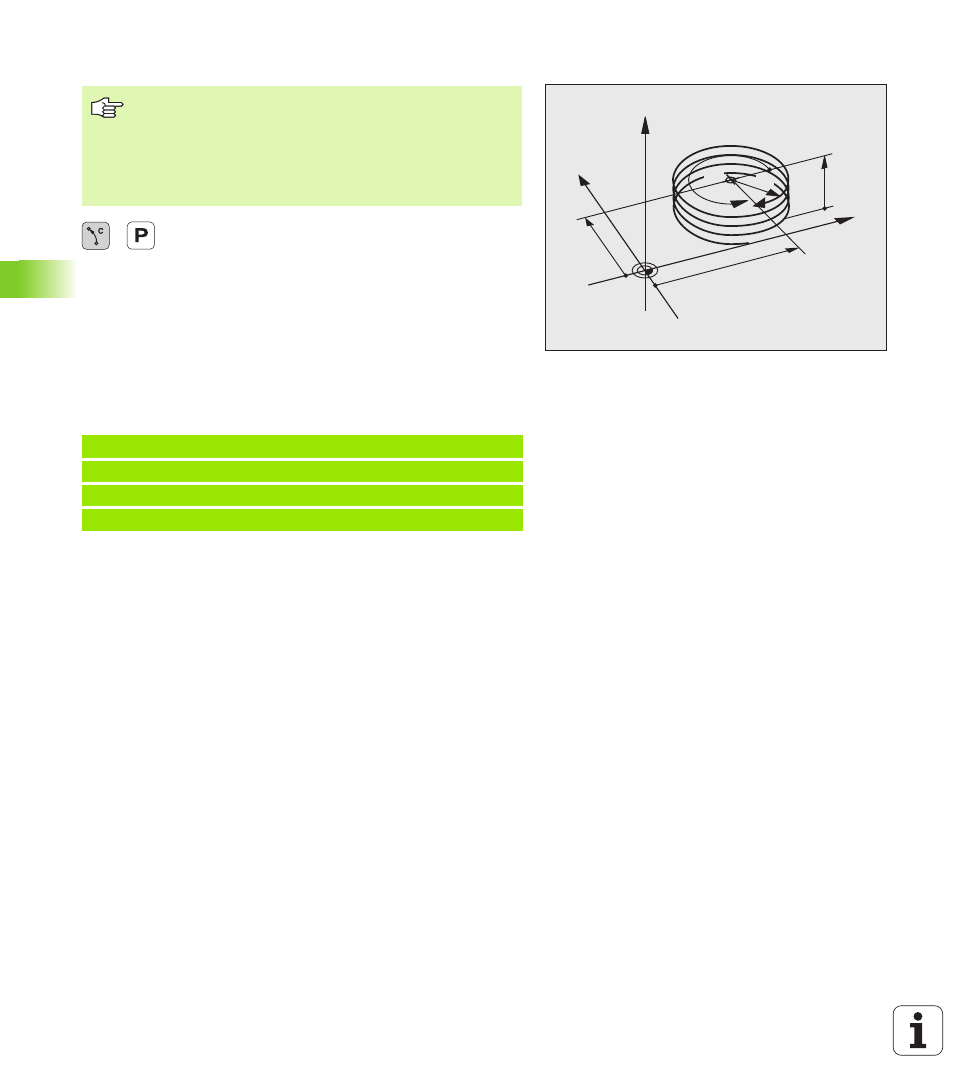

Пример NC-кадров: резьба M6 x 1 мм с 5 витками
Y
X
Z
25
40
5
270°
R3
CC
Введите направление вращения DR и
инкрементальный общий угол IPA c тем же знаком
числа, иначе инструмент может начать перемещаться
по неправильной траектории.
Для общего угла IPA можно ввести значение от
-99 999,9999° до +99 999,9999°.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
