Диаграмма временных интервалов: Разрыв перемещения к началу отсчета посредством
сигнала остановки
Запуск позиционирования
(DIN8)[X1.23]
Остановка
(DIN13)[X1.15]
Концевой выключатель 1
(DIN7)[X1.10]
Перемещение выполнено
(Motion Complete)
(DOUT1)[X1.12]
Регулятор готов к работе
(DOUT0)[X1.24]
Комплексная ошибка
(DOUT3)[X1.13]
t1
Скорость
v+
v–
Слово состояния достигло начала
отсчета (FCT)
Перемещение к началу отсчета
выполнено
(DOUT…)[X1.…]
t2
t3
t2
t6
“Поиск”
“Медленное
перемещение”
t4
Концевой выключатель 0
(отрицательный)/
Концевой выключатель 1
(положительный)
(DIN6)[X1.22]/(DIN7)[X1.10]
3
1
2
t7
t5
Концевой
выключатель
распознан
t1
≤ 5 мс
t2
= … мс (В зависимости от профиля
ускорения)
t3
= … мс (В зависимости от профиля
замедления)
t4
≤ 2,5 мс
t5
≤ 2,5 мс
t6
= … мс (FCT: В зависимости от параметра
“Stop input (Вход остановки)” в задержках
остановки)
t7
= … мс (FCT: В зависимости от параметров
“Message windows (Окно сообщений)” и
“Damping time (Время успокоения)” в
сообщении “Target reached (Цель
достигнута)”)
1 Пример: Тип концевого выключателя
“Размыкающий контакт”
2 Кривая перемещения для методов
перемещения к началу отсчета
“Положительный концевой выключатель”
3 Кривая перемещения для методов
перемещения к началу отсчета
“Отрицательный концевой выключатель”

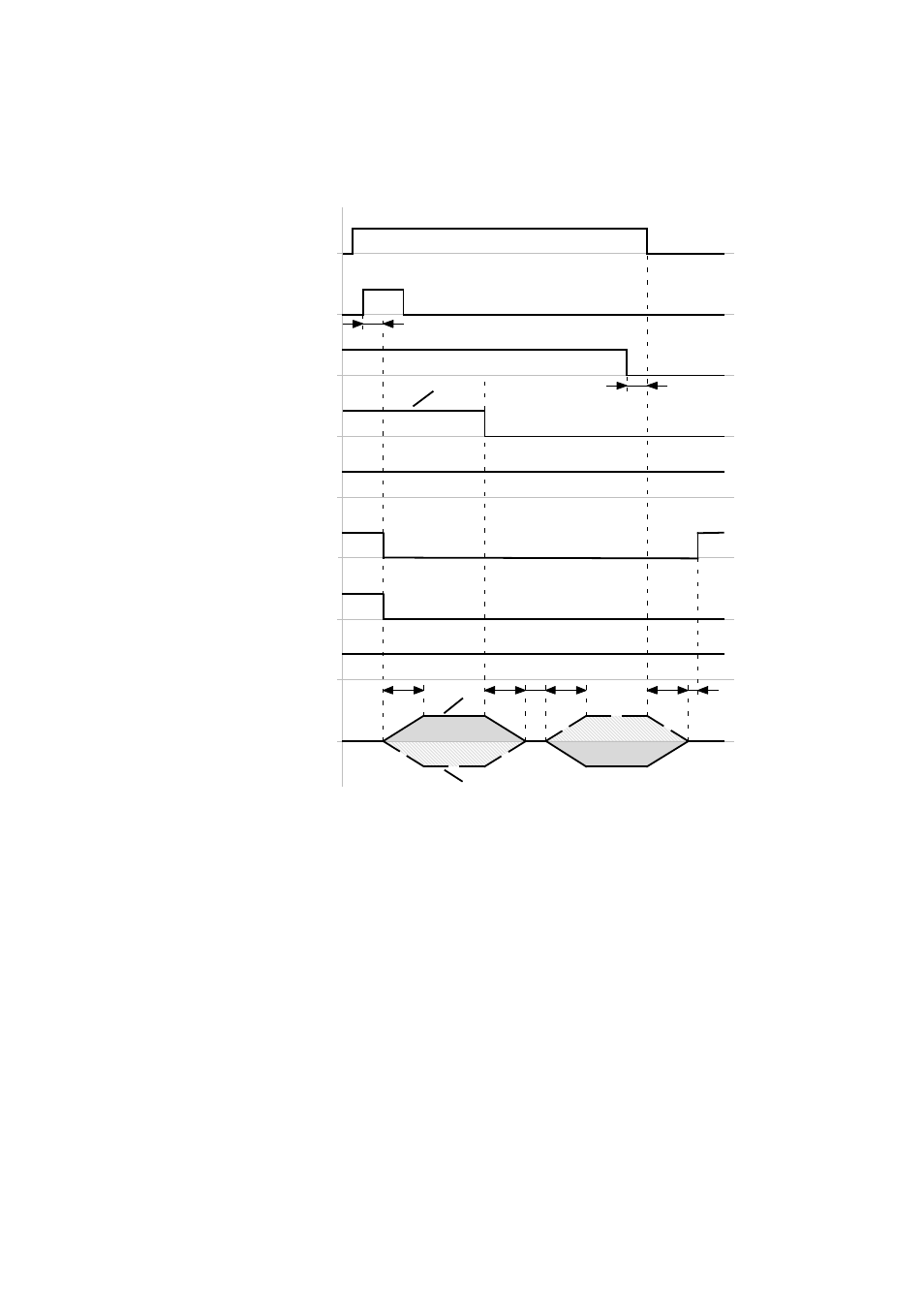

Fig. 6.24 Диаграмма временных интервалов: Разрыв перемещения к началу отсчета посредством
сигнала остановки
