C
Последовательный интерфейс RS485
Festo – GDCP-CMMS-AS-G2-FW-RU – 1310NH – Русский
169
C.2
Конфигурирование интерфейса RS485 в Festo Configuration Tool
(FCT)
1. Отметьте экранную кнопку
“Application Data (Пользова-
тельские данные)” в древовид-
ной структуре проекта.
2. Нажмите экранную кнопку
“Operating Mode Settings
(Выбор режима работы)”
в рабочей области.
3. Выберите “RS485” в качестве
интерфейса управления.
(Квитируйте изменение
с помощью “OK”)
4. Отметьте экранную кнопку
“Digital I/O (Дискретные вхо-
ды/выходы)” в древовидной
структуре проекта.
5. Деактивируйте контрольное
поле “active (активно)” в поле
“Mode Selection over DIN9 and
DIN12 (Выбор режима посред-
ством DIN9 и DIN12)”.
6. Нажмите экранную кнопку
“Download (Загрузка)” в рабо-
чей области, чтобы загрузить
новую конфигурацию
в контроллер мотора.
7. Нажмите экранную кнопку
“Save (Сохранить)” в рабочей
области, чтобы сохранить но-
вую конфигурацию в долго-
срочной памяти.
8. Создайте сброс, чтобы активи-
ровать конфигурацию:
–
FCT: Нажмите экранную
кнопку “Restart Controller
(Перезапуск контроллера)”
([Панель меню] [Component
(Элемент)] [Restart
Controller (Перезапуск
контроллера)]).
–
Выключите и включите
напряжение питания
24 V DC.
1
2
7
4
5
6
3
8

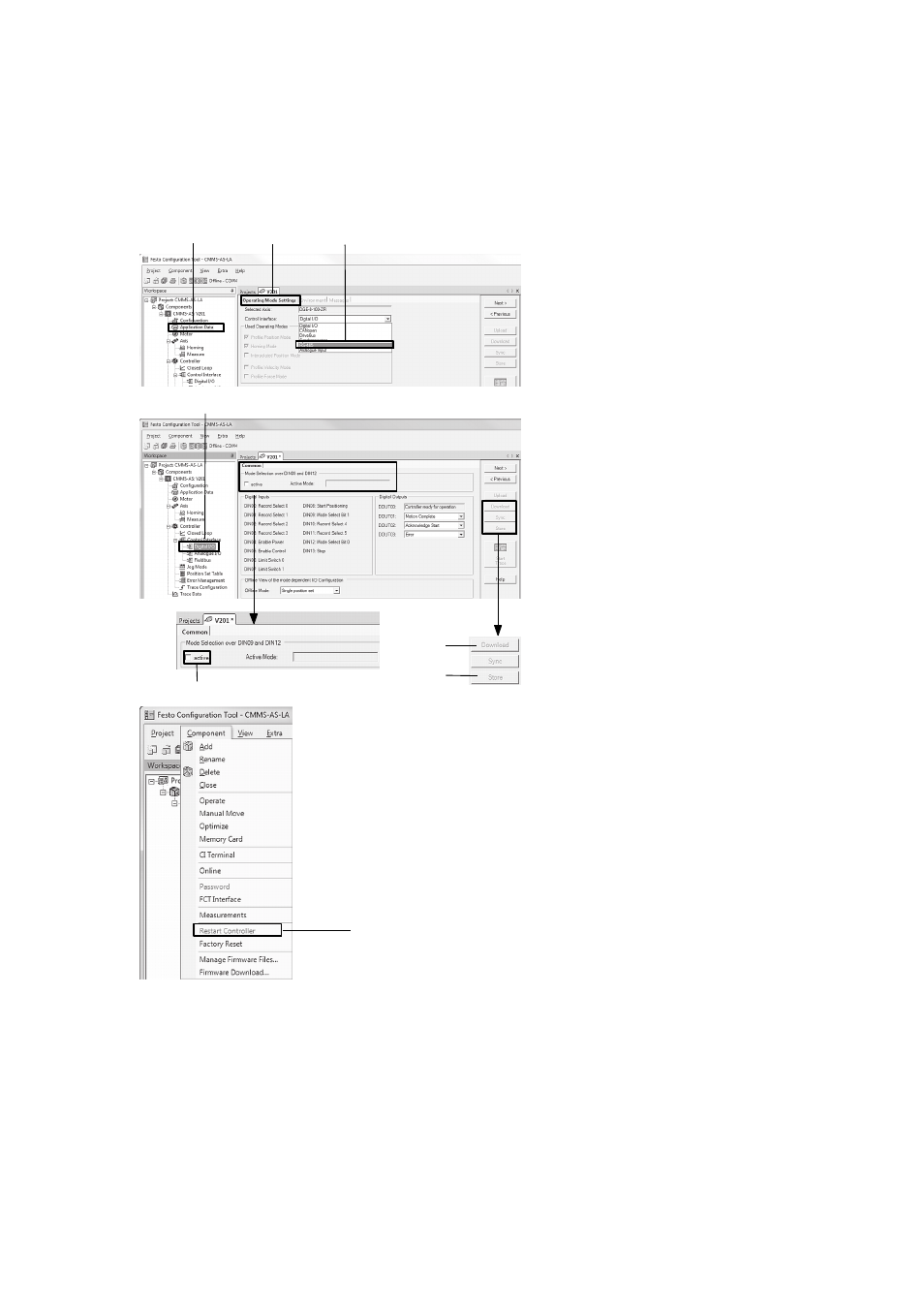

Fig. C.1
Конфигурирование интерфейса RS485 в FCT
