40
4 Программирование: Основы, управление файлами, подсказки для программирования, Управление палетами
4.1
Основы

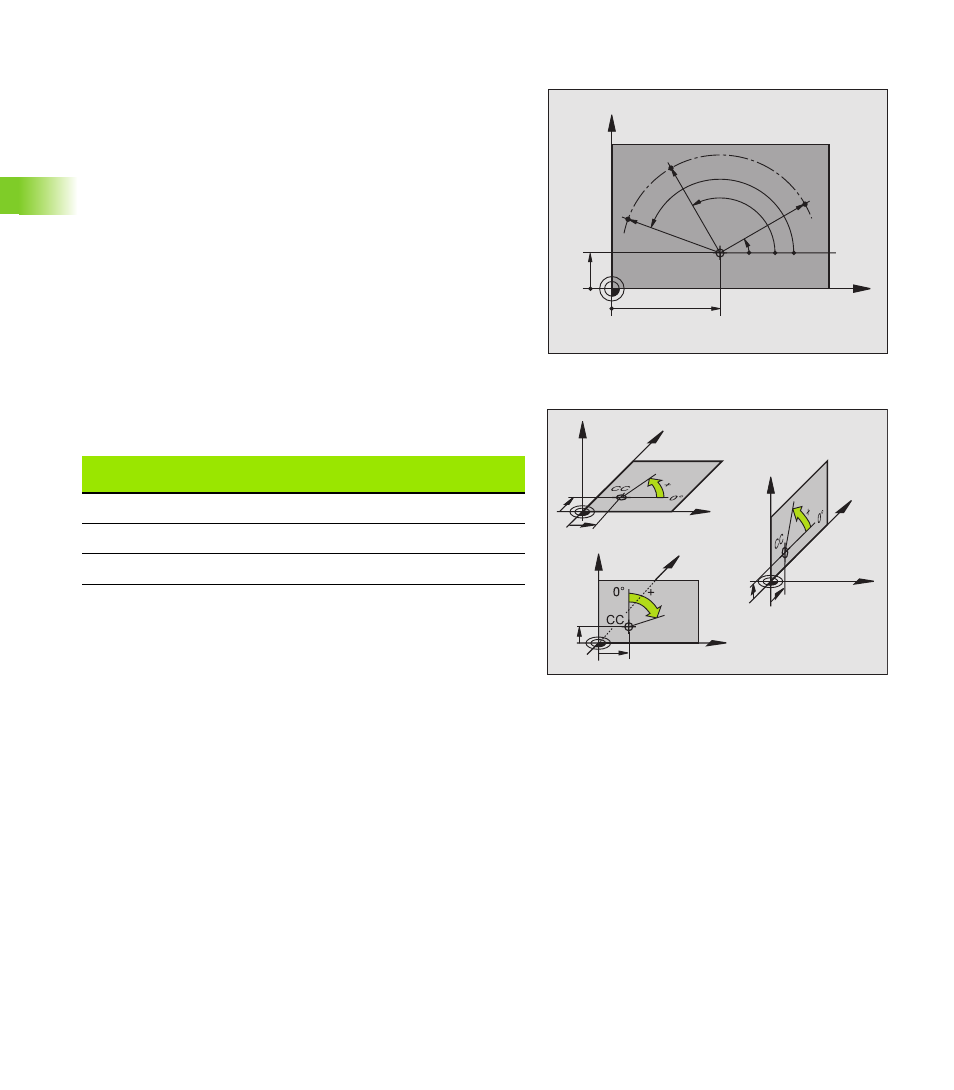

Полярные координаты
Если простовление размеров на чертеже осуществлено в
прямоугольной системе, составляете программу обработки также
с помощью прямоугольных координат. В случае загатовок с
дугами окружности или в случае угловых данных проще
определить положения с помощью полярных координат.
В отличие от прямоугольных координат X, Y и Z, полярные
координаты описывают положения только на одной плоскости.
Полярные координаты имеют нулевую точку в полюсе. Данное
положение на плоскости однозначно определено с помощью:
Полярные координаты-радиус: расстояние полюса от
положения
Полярные координаты-угол: Угол между базовой осью угла и
промежутком, соединяющим полюс с позицией
Смотри рисунок справа наверху
Определение полюса и базовой оси угла
Полюс определяете двумя координатами в прямоугольной
системе координат на одной из трёх плоскостей. Таким образом
однозначно распределена базовая ось угла для угла полярных
координат H.
Координаты полюса
(плоскость)
Базовая ось угла
I и J
+X
J и K
+Y
K и I
+Z
X
Y
0°
30
10
CC
R
H
1
H
2
R
R
H
3
X
Z
Y
X
Z
Y
X
Z
Y
I
J
K
K
J
I
