HEIDENHAIN TNC 410, TNC 426, TNC 430 27
2.5
Нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
не
т
на
TNC 410)

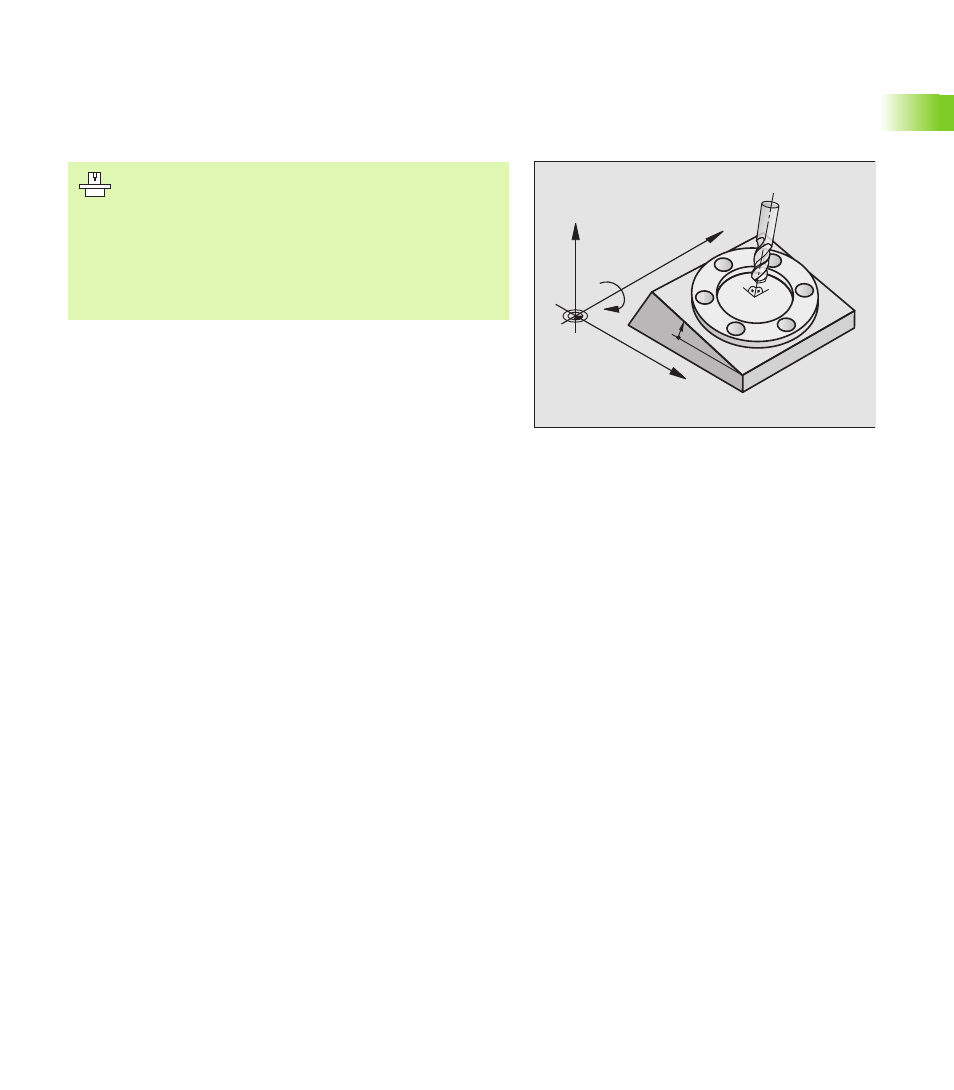

2.5 Наклон плоскости обработки
(нет на TNC 410)
Применение, способ работы
ЧПУ поддерживает наклонение плоскостей обработки на станках
с качающейся головкой а также с поворотными столами.
Типичные применения это нпр. наклонные скважины или
лежащие наклонно в пространстве контуры. Плоскость обработки
наклоняется при этом всегда вокруг активной нулевой точки. Как
всегда, обработка программируется на главной плоскости (нпр. X/
Y-плоскость), однако выполняется на той плоскости, котороя
наклоняется к главной плоскости.
Для наклона плоскости обработки находятся две функции в
распоряжении:
„ Мануальный наклон с помощью программируемой клавиши 3D
ROT в режимах работы Ручное управление и Эл. маховичок,
смотри “Активировать ручное наклонение”, страница 30
„ Управляемый наклон, цикл G80 ПЛОСКОСТЬ ОБРАБОТКИ в
программе обработки (смотри “ПЛОСКОСТЬ ОБРАБОТКИ (цикл
G80, нет на TNC 410” на странице 313)
Функции ЧПУ для “Наклона плоскости обработки ” это функции
преобразования координат. При этом плоскость обработки
находится всегда вертикально к направлении оси инструмента.
Принципиально ЧПУ различает при наклоне плоскости обработки
два типа станков:
„ Станок с поворотным столом
„ Вы должны привести загатовку путём соответственного
позиционироваиня поворотного стола нпр. с помощью G0-
предложения, в желаемое положение обработки
„ Положение преобразованной оси инструмента относительно
постоянной системы координат станка не изменяется. Если
Вы поворочиваете стол– то есть загатовку –нпр. на 90°, то
система координат не поворочивается вместе с ним. Если в
режиме работы Ручное управление нажмите клавишу
направления оси Z+, то инструмент перемещается в
направлении Z+
„ ЧПУ учитывает для расчёта преобразованной системы
координат только механически обусловленные смещения
данного поворотного стола –так называемые
“трансляционные ”участки
Функции для наклона поверхности обработки
приспособливаются производителем к УЧПУ и к
станку. В случае определённых поворотных головок
(поворотных столов) производитель станка
определяет, как интерпретируются УЧПУ
программированные углы: как координаты осей
вращения или угловые компоненты наклонённой
поверхности. Обратите внимание на информацию в
инструкции обслуживания станка.
X
Z
Y
B
10°
