8 Программирование: Циклы
8.7 SL-
цик
лы
гр
уппа
II (
не
т
на
TNC 410)

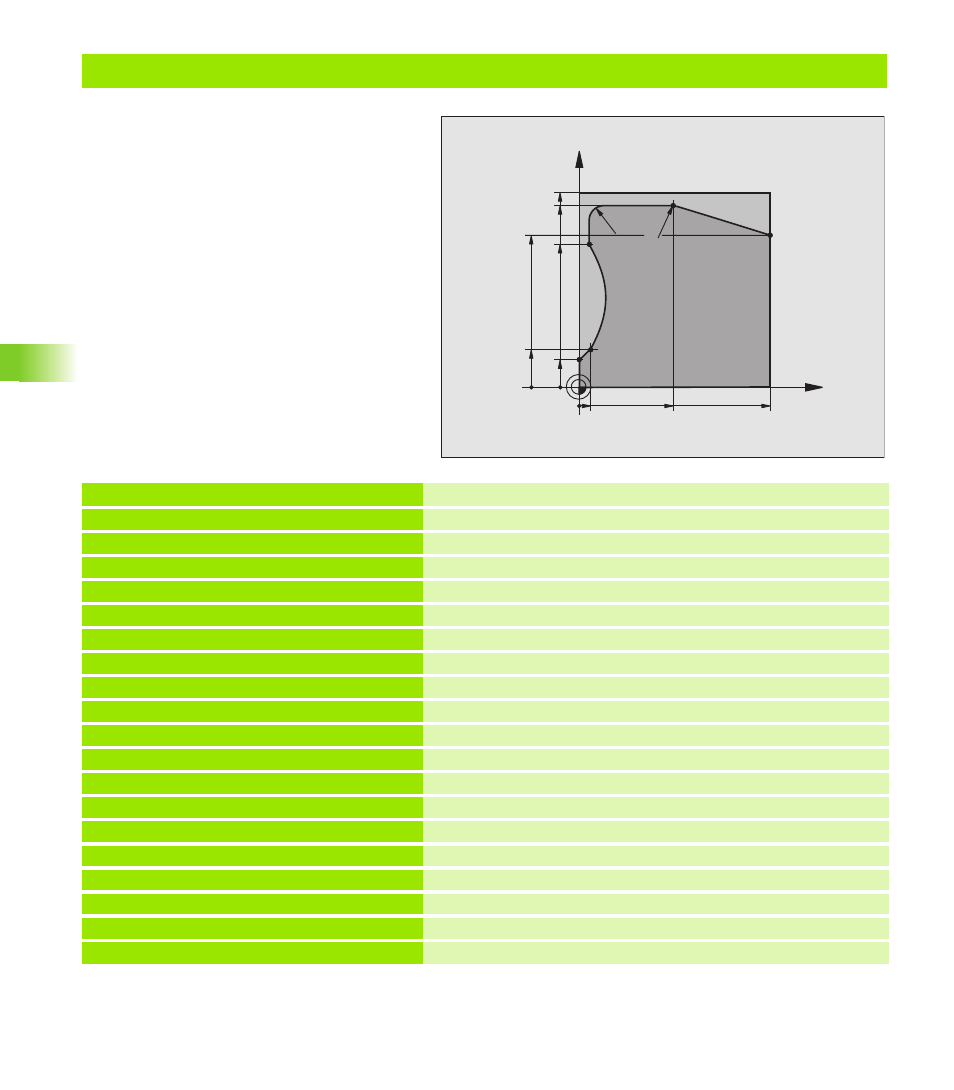

Пример: Линия контура
%C25 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Дефиниция загатовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 *
Определение инструмента
N50 T1 G17 S2000 *
Вызов инструмента
N60 G00 G40 G90 Z+250 *
Свободный ход инструмента
N70 G37 P01 1 *
Определить подпрограмму контура
N80 G125 Q1=-20 Q3=+0 Q5=+0 Q7=+250
Определить параметры обработки
Q10=+5 Q11=100 Q12=200 Q15=+1 *
N90 G79 M3 *
Вызов цикла
N100 G00 G90 Z+250 M2 *
Свободный ход инструмента, конец программы
N110 G98 L1 *
Подпрограмма контура
N120 G01 G41 X+0 Y+15 *
N130 X+5 Y+20 *
N140 G06 X+5 Y+75 *
N150 G01 Y+95 *
N160 G25 R7,5 *
N170 X+50 *
N180 G25 R7,5 *
N190 X+100 Y+80 *
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
