368 10 Программирование: Q-параметры
10.10
Примеры
программиров
ания

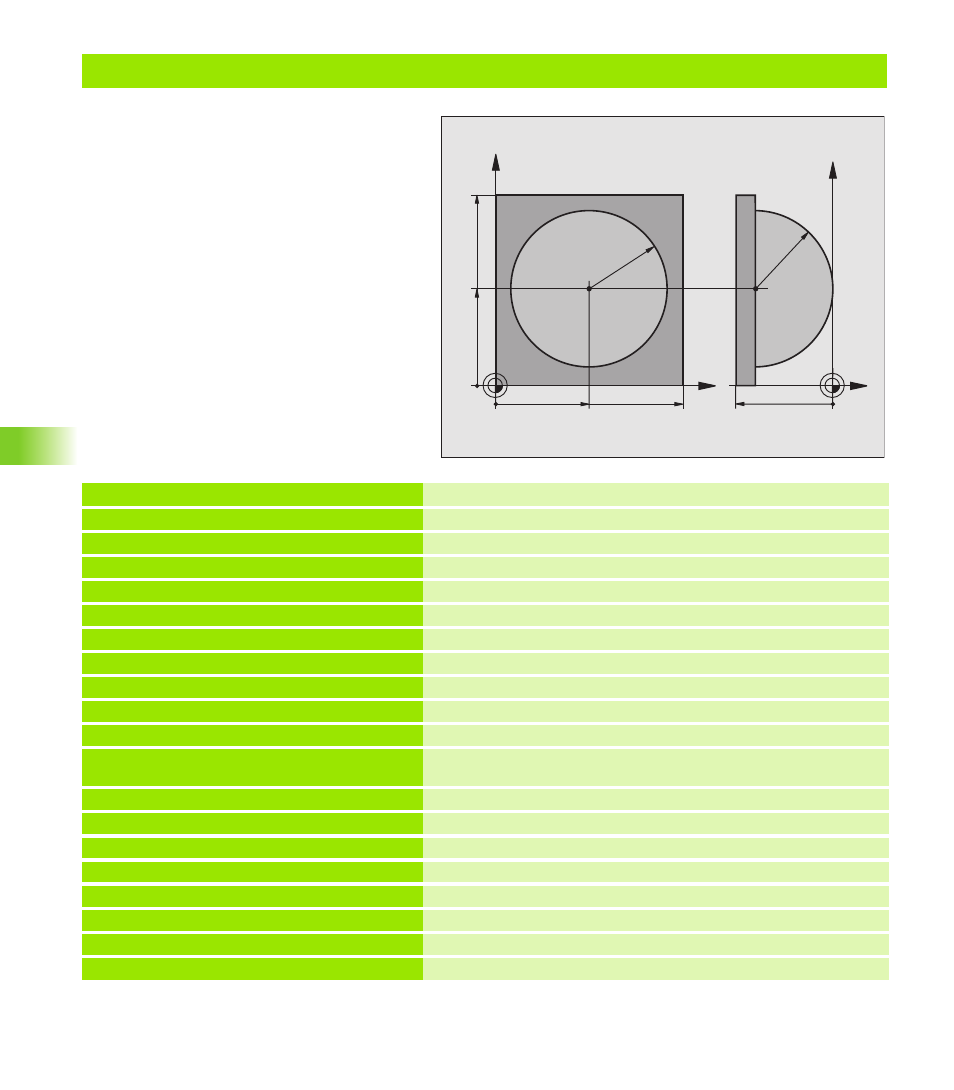

Пример: Пример: выпуклый шар с помошью концевой фрезы
Прохождение программы
„ Программа сработает только с применением
концевой фрезы
„ Контур шара создаётся с помощью многих
небольших отрезков прямой (Z/X-плоскость,
определяемой через Q14). Чем меньше
установлен шаг угла, тем более гладким
булет контур.
„ Количество резаний по контуру определяется
с помошью шага угла на плоскости (через
Q18)
„ Шар фрезеруется 3D-резанием снизу на верх
„ Радиус инструмента корригируется
автоматически
%ШАР G71 *
N10 D00 Q1 P01 +50 *
Центр X-оси
N20 D00 Q2 P01 +50 * Центр Y-оси
N30 D00 Q4 P01 +90 * Угол старта пространство (плоскость Z/X)
N20 D00 Q5 P01 +0 * Конечный угол пространство (плоскость Z/X)
N20 D00 Q14 P01 +5 * Шаг угла в пространстве
N60 D00 Q6 P01 +45 * Радиус шара
N10 D00 Q8 P01 +0 * Угол старта углового положения на плоскости X/Y
N80 D00 Q9 P01 +360 * Kонечный угол углового положения на плоскости X/Y
N90 D00 Q18 P01 +10 * Шаг угла на плоскости X/Y для черновой обработки
N100 D00 Q10 P01 +5 * Припуск радиуса шара для черновой обработки
N110 D00 Q11 P01 +2 * Безопасное расстояние для предпозиционирования на оси
шпинделя
N120 D00 Q12 P01 +350 * Подача фрезерования
N130 G30 G17 X+0 Y+0 Z-50 * Дефиниция загатовки
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+7,5 *
Определение инструмента
N160 T1 G17 S4000 * Вызов инструмента
N170 G00 G40 G90 Z+250 * Свободный ход инструмента
N180 L10,0 * Вызов обработки
N190 D00 Q10 P01 +0 * Возврат припуска
X
Y
50 100
100
Z
Y
-50
R45
50
R45
