HEIDENHAIN TNC 410, TNC 426, TNC 430 297
8.8
Цик
л
ы
для
фрез
еров
ания
пов
ер
х
но
стей

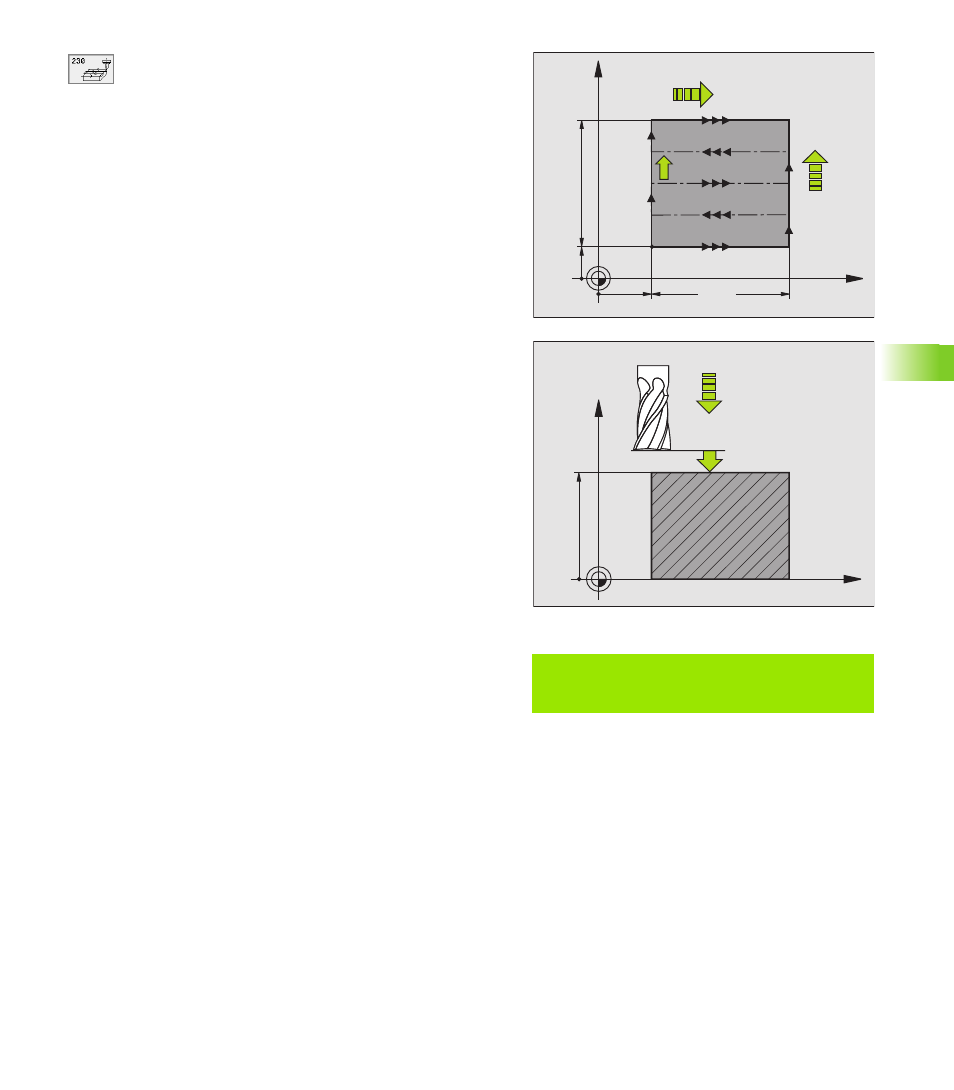

8 Точка старта 1-ой оси Q225 (абсолютно):
Координата мин-точки фрезерованной
поверхности на главной оси плоскости обработки
8 Точка старта 2-ой оси Q226 (абсолютно):
Координата мин-точки фрезерованной
поверхности на вспомогательной оси плоскости
обработки
8 Точка старта 3-ой оси Q227 (абсолютно): Высота
на оси шпинделя, на которой фрезеруется
поверхности
8 1. Длина бока Q218 (инкрементно): Длина
фрезерованной плоскости на главной оси
плоскости обработки, относительно точки старта
1-ой оси
8 2. Длина бока Q219 (инкрементно): Длина
фрезерованной плоскости на вспомогательной
оси плоскости обработки, относительно точки
старта 2-ой оси
8 Количество проходов Q240: Количество строк,
по которым УЧПУ должно перемещать инструмент
на ширине
8 Подача подвода на глубину Q206: скорость
перемещения инструмента при перемещении с
безопасного расстояния на глубину фрезерования
в мм/мин
8 Подача фезерования Q207: Скорость
перемещения инструмента при сверлении в мм/
мин
8 Подача поперечно Q209: Скорость перемещения
инструмента при перемещении на следующую
строку в мм/мин; если врезаете поперечно в
материал, то Q209 ввести меньше Q207; если
перемещаете поперечно вне материала, то Q209
допускается больше Q207
8 безопасное расстояние Q200 (инкрементно):
между вершиной инструмента и глубиной
фрезерования для позиционирования в начале и в
конце цикла
Пример: ЧУ-запись
N71 G230 Q225=+10 Q226=+12 Q227=+2,5
Q218=150 Q219=75 Q240=25 Q206=150
Q207=500 Q209=200 Q200=2 *
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
