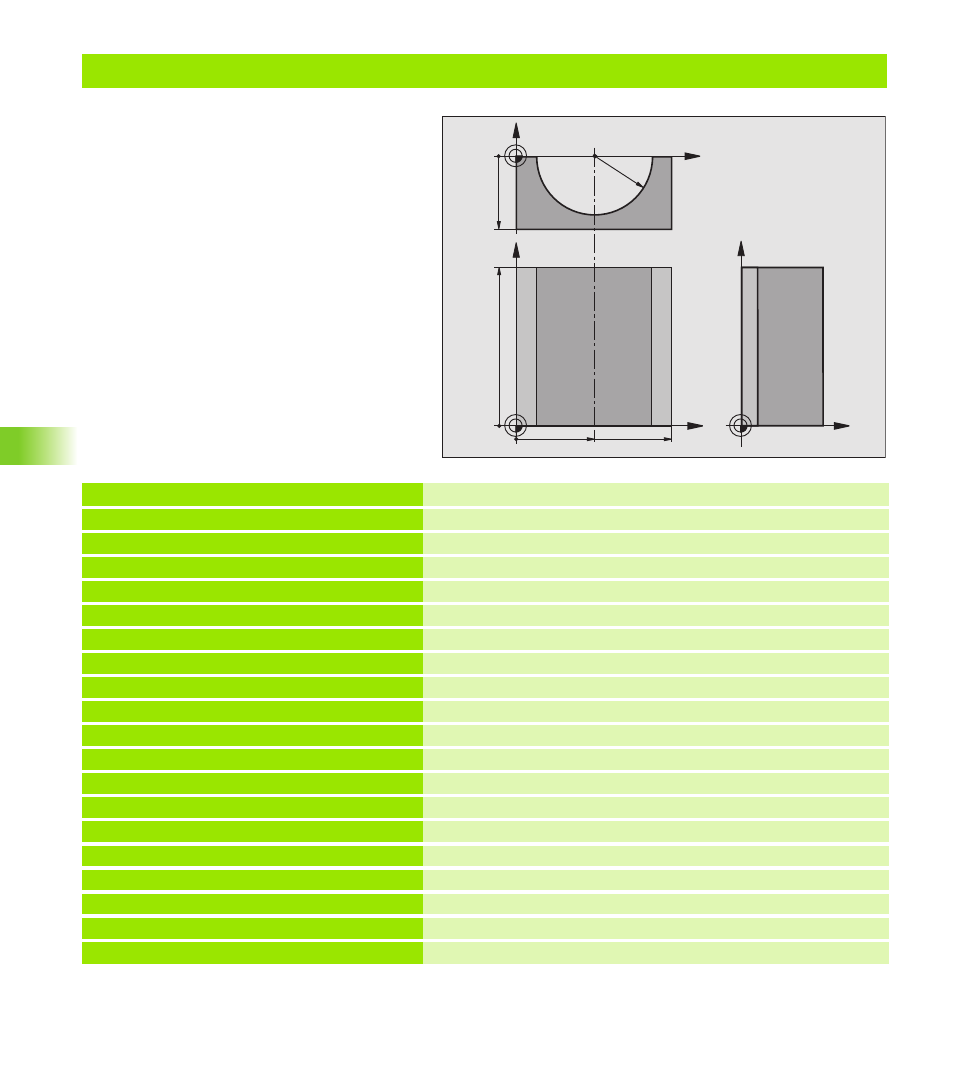

Пример: Цилиндр вогнутый с помощью радиусной фрезы
Прохождение программы
„ Программа функционирует только с
применением радиусной фрезы, длина
инструмента относится к центру головки
„ Контур цилиндра состоит из многих
небольших отрезков прямой (определяемый
через Q13). Чем больше установленных
шагов, тем более гладким будет контур.
„ Цилиндр фрезеруется продольно (здесь:
параллельно к оси Y)
„ Направление фрезерования определяется
через угол старта и конечный угол в
пространстве:
Направление обработки по часовой стрелке:
Угол старта > конечный угол
Направление обработки по часовой стрелке:
Угол старта < конечный угол
„ Радиус инструмента корригируется
автоматически
%ЦИЛИН G71 *
N10 D00 Q1 P01 +50 *
Центр X-оси
N20 D00 Q2 P01 +0 * Центр Y-оси
N30 D00 Q3 P01 +0 * Центр Z-оси
N20 D00 Q4 P01 +90 * Угол старта пространство (плоскость Z/X)
N20 D00 Q5 P01 +270 * Конечный угол пространство (плоскость Z/X)
N60 D00 Q6 P01 +40 * Радиус цилиндра
N10 D00 Q7 P01 +100 * Длина цилиндра
N80 D00 Q8 P01 +0 * Угловое положение на плоскости X/Y
N90 D00 Q10 P01 +5 * Припуск радиус цилиндра
N100 D00 Q11 P01 +250 * Подача на глубину врезания
N110 D00 Q12 P01 +400 * Подача фрезерования
N120 D00 Q13 P01 +90 * Количество резаний
N130 G30 G17 X+0 Y+0 Z-50 * Дефиниция загатовки
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+3 *
Определение инструмента
N160 T1 G17 S4000 * Вызов инструмента
N170 G00 G40 G90 Z+250 * Свободный ход инструмента
N180 L10,0 * Вызов обработки
N190 D00 Q10 P01 +0 * Возврат припуска
X
Y
50 100
100
Z
Y
X
Z
-50
R40
