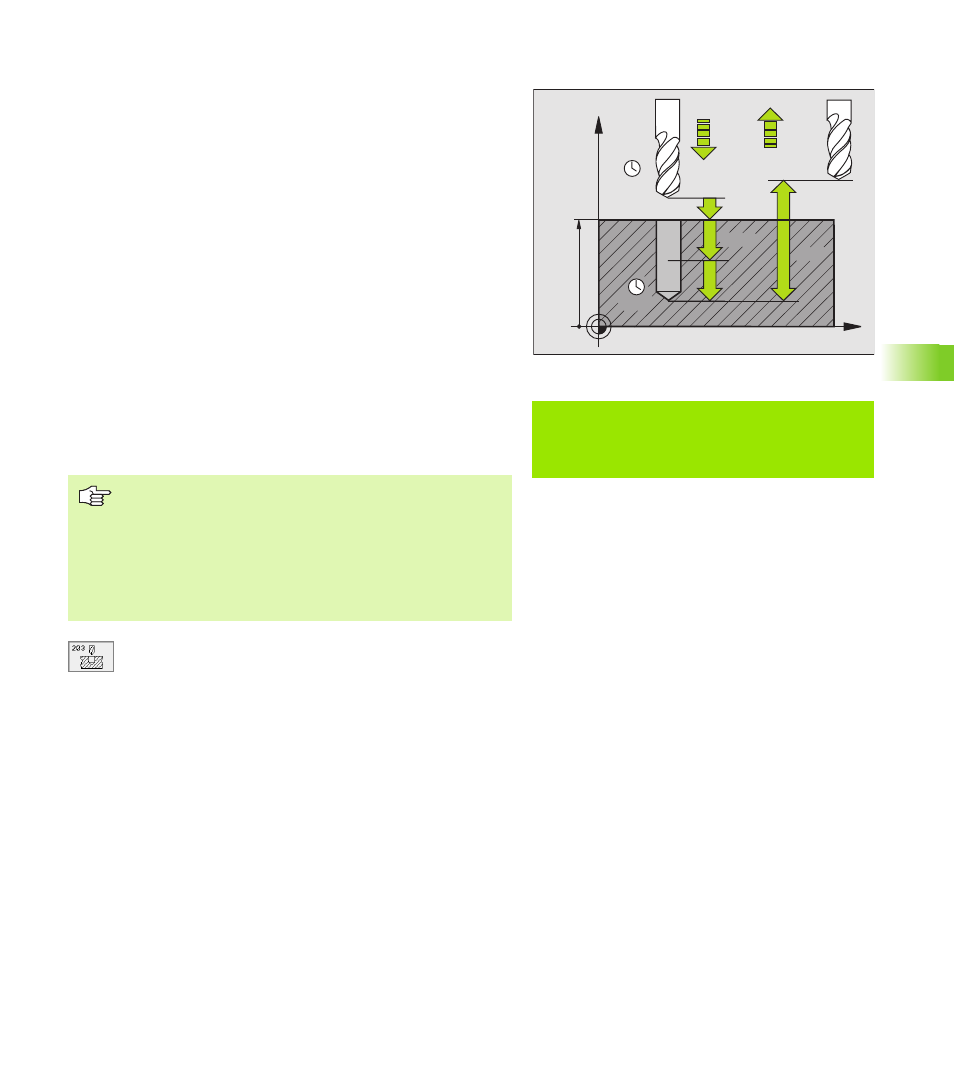

УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (цикл G203)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе на введенное безопасное расстояние над
поверхностью загатовки
2 Инструмент сверлит с введенной подачей F до первой
глубины подвода
3 Если введено ломание стружки, то УЧПУ перемещает
инструмент обратно на заданное значение возврата (при TNC
410: на безопасное расстояние) обратно. Если работаете
без ломания стружки, то УЧПУ перемещает инструмент с
подачей возврата на безопасное расстояние, пребывает там –
если введено – и перемещает снова с ускоренным ходом на
безопасное расстояние над первую глубину подвода
4 Затем инструмент сверлит с заданной подачей F на дальшую
глубину подвода. Глубина подвода уменьшается с каждым
подводом на количество снятия материала – если введено.
5 УЧПУ повторяет эту операцию (2-4), пока будет достигнута
глубина сверления
6 На дне отверстия инструмент пребывает – если введено– для
выхода из материала и после времени пребывания с подачей
возврата на безопасное расстояние. Если Вы ввели 2-ое
безопасное расстояние, то УЧПУ перемещает инструмент с
ускоренным ходом туда
8
безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
8
Подача подвода на глубину Q206: Скорость
перемещения инструмента при сверлении в мм/
мин
8
Глубина подвода Q202 (инкрементно): Размер,
на который каждый раз инструмент подводится.
Глубина не объязательно является
многократностью глубины подвода. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
Глубина подвода и глубина равны друг другу
Глубина подвода больше глубины
Пример: ЧУ-запись
N10 G203 Q200=2 Q201=-20 Q206=150
Q202=5 Q210=0 Q203=+20 Q204=50
Q212=0.2 Q213=3 Q205=3 Q211=0.25
Q208=500 Q256=0.2 *
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса G40.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
