ПРОТЯГИВАНИЕ (цикл G122)

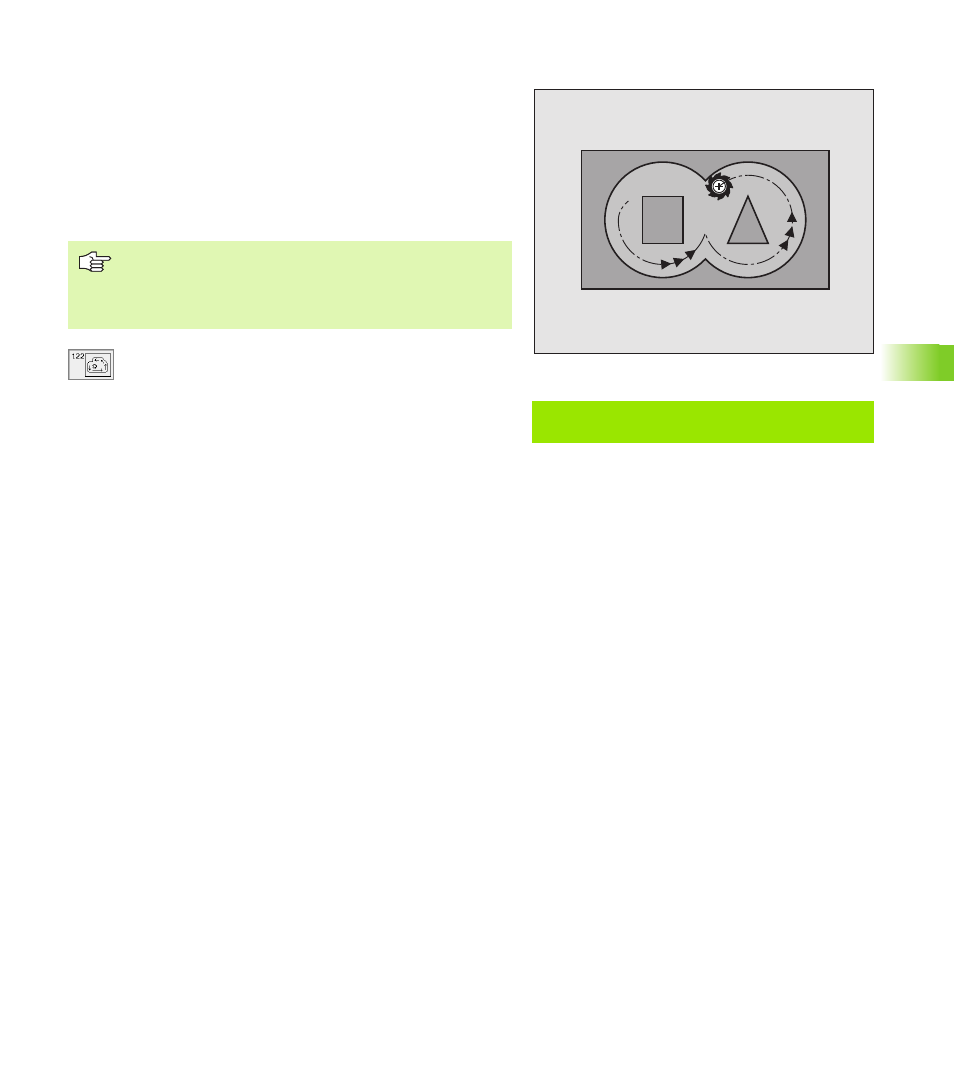

1 УЧПУ позиционирует инструмент над пунктом врезания; при
этом учитывается припуск на чистовую обработку со стороны
2 На первой глубине подвода инструмент фрезерует контур из
внутри к наружии с рабочей подачей Q12
3 При этом контуры остравов (здесь: C/D) фрезеруются с
приближением к контуру кармана (здесь: A/B)
4 Затем УЧПУ проходит контур кармана до конца и отводит
инструмент обратно на безопасную высоту
8
Глубина подвода Q10 (инкрементно): Размер, на
который каждый раз инструмент подводится.
8
Подача подвода на глубину Q11: Подача на
глубину в мм/мин)
8
Подача очистки Q12: Подача фрезерования вмм/
мин)
8
Номер инструмента протягивания Q18: Номер
инструмента, с помощью которого УЧПУ
выполнило предпротягивание. Если не
осуществлялось предпротягивание введите “0”;
если введите здесь какой-то номер, УЧПУ
предпротягивает только ту часть, которая не
могла обрабатываться с помощью
предпротяжного инструмента.
Если не возможно подвести инструмент к участку
дополнительного прошивания со стороны, то
УЧПУ врезает маятниковым движением; для этого
Вы должны определить в таблицы инструментов
TOOL.T, (смотри “Данные инструмента”, страница
99) длину лезвия LCUTS и максимальный угол
погружения ANGLE инструмента. В другом случае
УЧПУ выдаёт сообщение об ошибках
8
Подача маятчиковым движением Q19: Подача
фрезерования вмм/мин)
Пример: ЧУ-запись
N57 G120 Q10=+5 Q11=100 Q12=350 Q18=1
Q19=150 *
C
D
A
B
Обратите внимание перед программированием
При необходимости используйте фрезу с режущим по
середине торцовым зубом (ДИН 844) или предсверлите
с помощью цикла G121.
