HEIDENHAIN TNC 410, TNC 426, TNC 430
159
7.4
Д
о
по
лнительные
фу
н
кц
и
и
для
пов
едения
на
траект
ории
Ввод M124
Если в записи позиционирования (в диалоге дополнительная
функция) нажмите Softkey M112, то УЧПУ продолжает диалог и
запрашивает допускаемое отклонение E и предельный угол H.
E и можете определить также через Q-параметры, смотри
“Принцип и обзор функций”, страница 338.
Действие
M124 задействует в начале предложения. M124 удаляется – как
M112 –с помощью M113
ЧУ-предложение в качестве примера

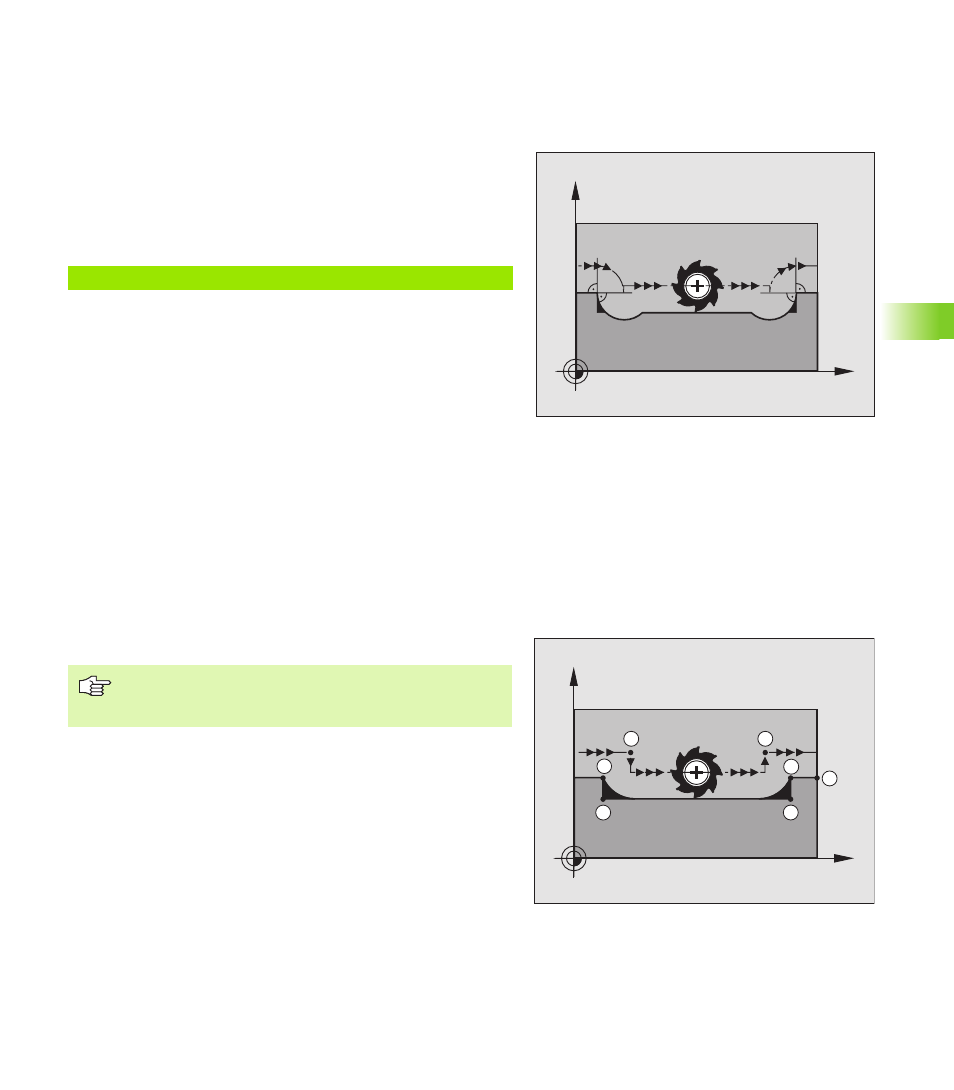

Обработка небольших ступеней контура: M97
Стандартное поведение
Стандартное поведение УЧПУ включает на наружном углу
переходную окружность. При очень малых ступеньках контра
инструмент повреждил бы контур из-за этого.
УЧПУ прерывает в таких местах прогон программы и выдаёт
сообщение об ошибках “Радиус инструмента слишком большой ”.
Поведение с M97
УЧПУ установливает точку пересечения траекторий для
элементов контура –как в случае внутренних углов – и
перемещает инструмент над этой точкой.
Программируете M97 в этом предложении, в котором
установлена точка внешнего угла.
Действие
M97 действует только в предложении программы, в котором M97
программировалось.
N50 G01 G40 x+123,723 Y+25,491 F800 M124 E0.01 *
Угол контура не обрабатывается с M97 полностью.
Возможно что Вы должны дополнительно обработать
этот угол с помощью небольшого инструмента.
X
Y
X
Y
S
16
17
15
14
13
S
