HEIDENHAIN TNC 410, TNC 426, TNC 430
3
1.2
Экран
и
пу
ль
т
управ
л
ения
1.2 Экран и пульт управления
Экран
УЧПУ постовляется в двух вариантах на выбор: с цветным
дисплеем BC 120 (CRT) или с цветным плоскоэкранным дисплеем

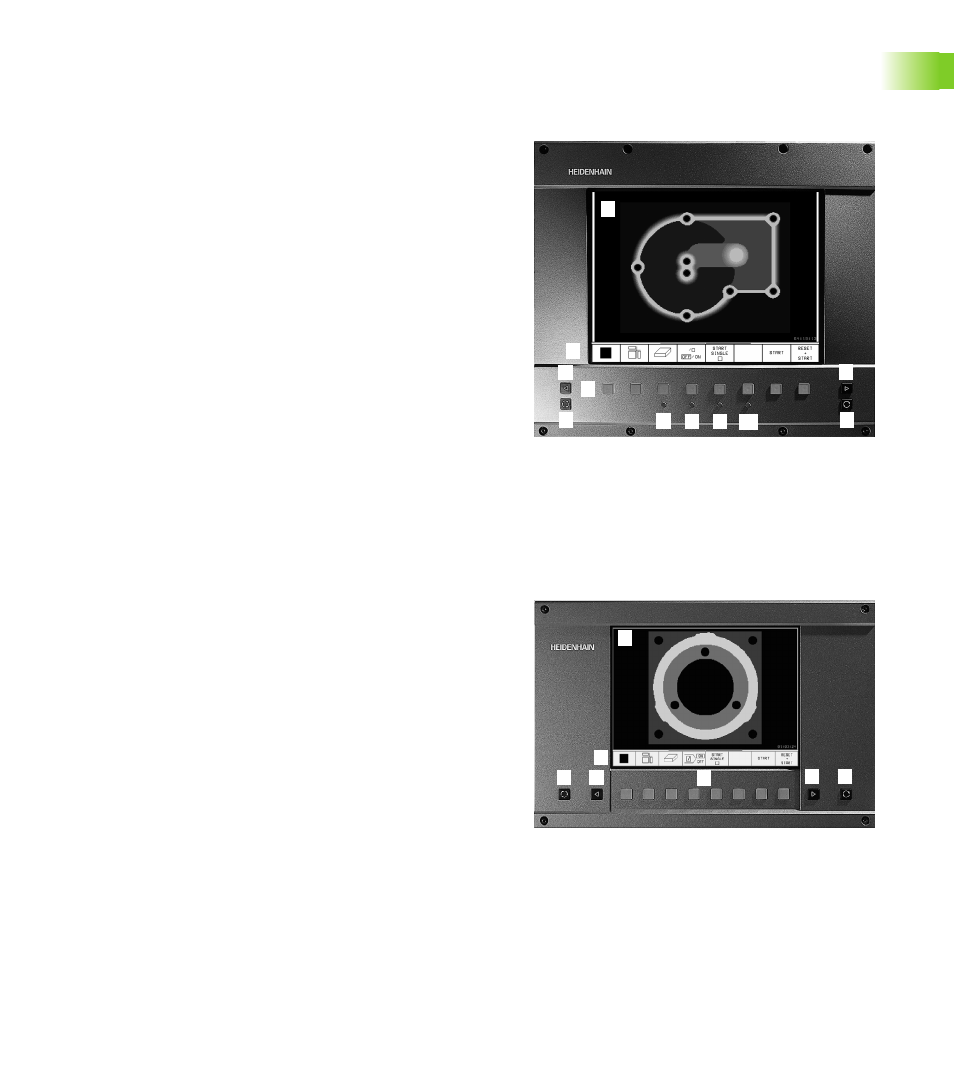

BF 120 (TFT). Рисунок справа вверху показывает элементы
управления BC 120, рисунок справа по середине показывает
элементы обслуживания BF 120.
Дополнительные клавиши для BC 120
1
Заглавная строка
При включенном УЧПУ дисплей указывает в заглавной строке
избранные режимы работы: Режимы работы станка слева и
режимы программирования справа. В поле побольше
заглавной строки находится режим работы, на который
включен дисплей: там появляются вопросы диалога и тексты
сообщений (исключение: если УЧПУ указывает только
графику).
2
Softkeys (программированниые клавиши)
В сноске ЧПУ показывает другие функции на линейке
программируемых клавиш. Эти функции выбираете через
лежащие пониже клавиши. Небольшие столбики
непосредственно над линейкой программируемых клавиш
указывают количество линеек программируемых клавиш,
которые выбираются с помощью лежащих во внешней части
чёрных клавишей со стрелкой. Активная линейка
программируемых клавиш изображена как подсвеченный
столбик.
3
Клавиши выбора программируемых клавиш
4
Переключение линеек программируемых клавиш
5
Определение распределения экрана
6
Клавиша переключения экрана для режимов работы станка и
режимов работы при программировании
1
3
1
1
2
4
4
5
1
6
7
8
9 10
2
1
11
4
3
1
5
1
4
6
7
Размагничить экран; покинуть главное меню для наладки
экрана
8
Выбор главного меню для настройки экрана:
В главном меню: Ясное поле переместить вниз
В подменю: Уменьшить значение; переместить
изображение налево или вниз
9
В главном меню: Ясное поле переместить вверх
В подменю: Увеличить значение или изображение
переместить направо или вверх
10
В главном меню: Выбрать подменю
В подменю: Покинуть подменю
