HEIDENHAIN TNC 410, TNC 426, TNC 430
107
5.2
Данные
инстр
умента

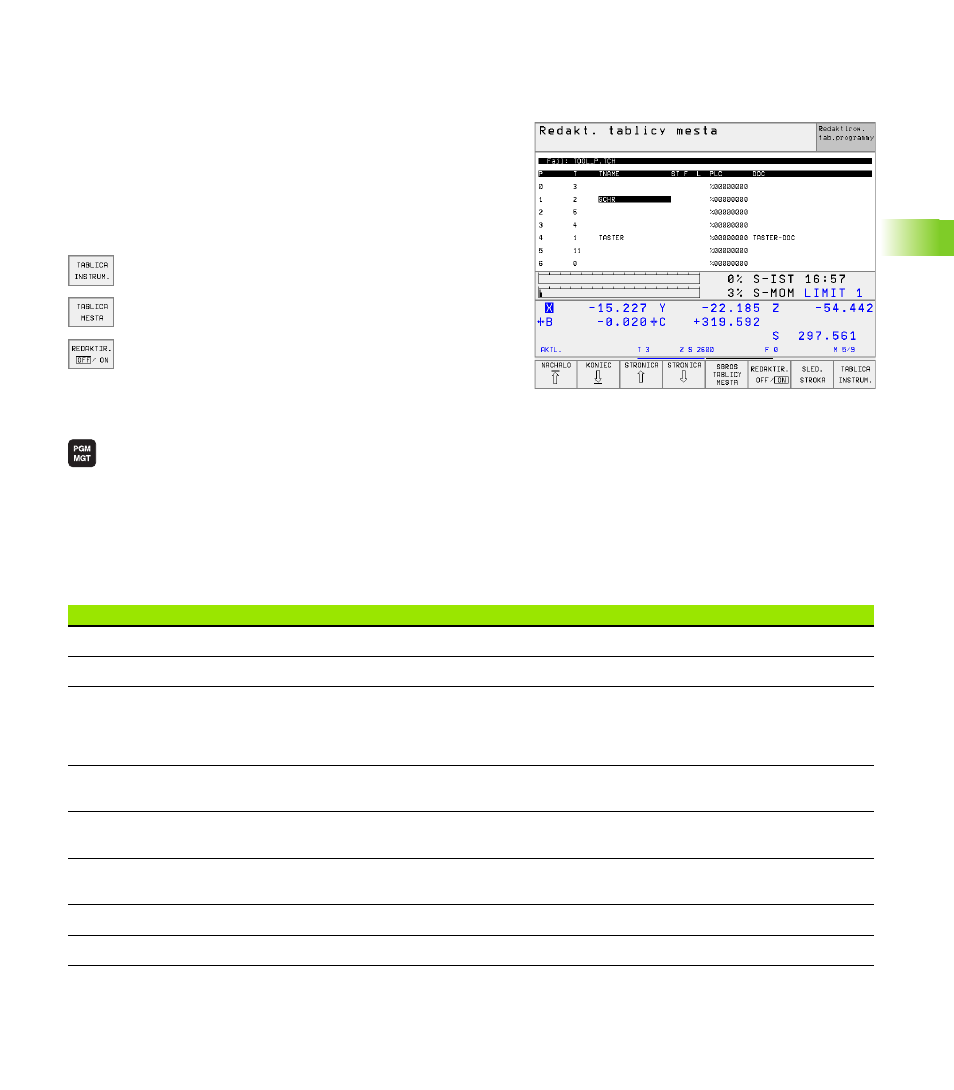

Таблица места для устройства смены
инструмента
Для автоматической смены инструмента Вам требуется таблица
места TOOL_P.TCH. УЧПУ управляет несколькими таблицами
места с любыми именами файлов. Таблица места, которую
хотите активировать для прогона программы, выбираете в
режиме работы прогона программы через управление файлами
(статус M).
Редактирование таблицы места в режиме работы прогона
программы
8
Таблица инструментов: Нажать Softkey ТАБЛИЦА
ИНСТРУМЕНТОВ
8
Выбор таблицы места: Выбор Softkey ТАБЛИЦА
МЕСТА
8
Установка Softkey РЕДАКТИРОВАНИЕ на ON
Выбор таблицы места в режиме работы Программу ввести в
память/редактировать Выбор редактирования (только
TNC 426, TNC 430)
8
Вызов управления файлами
8
Указать выбор типа файла: Softkey ВЫБОР ТИПА
нажать
8
Указать файлы типа .TCH: Softkey TCH ФАЙЛЫ
нажать (вторая линейка Softkey)
8
Выберите файл или введите новое имя файла.
Потвердите с помощью клавиши ENT или с
помощью Softkey ВЫБОР
Сокращение Вводы
Диалог
P
Номер места инструмента в магазине инструментов
–
T
Номер инструмента
Номер инструмента?
ST
Инструмент является специальным инструментом (ST: для Special Tool =
англ. специальный инструмент); если Ваш специальный инструмент
блокирует места перед и за своим местом, то Вы должны блокировать
соответственное место в графе L (статус L)
Специальный
инструмент?
F
Инструмент возвращать всегда в тоже самое место в магазине (F: для
Fixed = англ.постоянный)
Постоянное место? Да =
ENT / Нет = NO ENT
L
Блокировать место (L: для Locked = англ. блокированный, смотри также
графу ST)
Место блокированное Да
= ENT / Нет = NO ENT
PLC
Информация, которая должна передаваться об этом месте инструмента в
PLC
PLC-статус?
TNAME
Индикация имени инструмента из TOOL.T
–
DOC
Индикация комментария к инструменту из TOOL.T
–
