Оболочка цилиндра фрезерование пазов (цикл g128), Фрезерование пазов, 7 sl- цик лы гр уппа ii ( не т на tnc 410) – Инструкция по эксплуатации HEIDENHAIN TNC 410 ISO Programming
Страница 312
286
8 Программирование: Циклы
8.7 SL-
цик
лы
гр
уппа
II (
не
т
на
TNC 410)

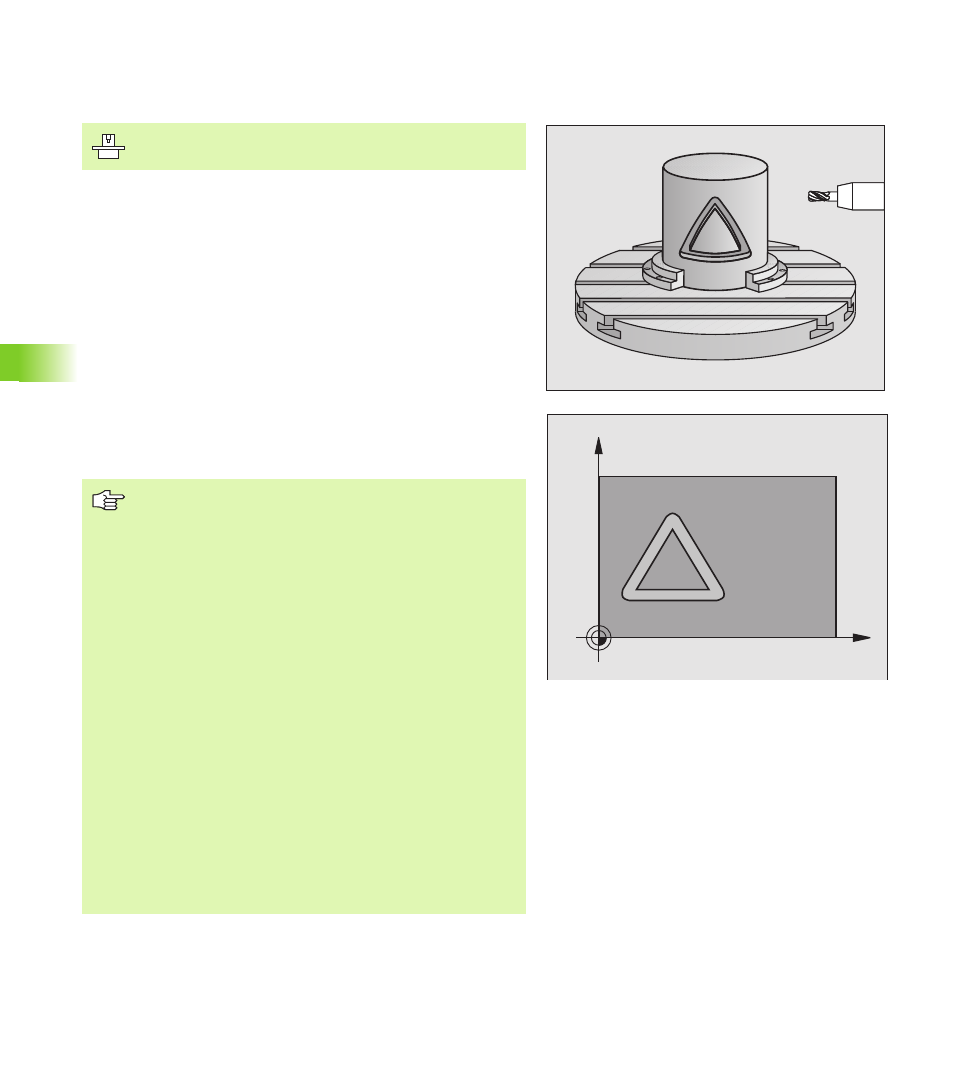

ОБОЛОЧКА ЦИЛИНДРА фрезерование пазов
(цикл G128)
С помощью этого цикла можете определённый на развёртке
направляющий паз перенести на оболочку цилиндра. В отличие
от цикла G127, УЧПУ так установливает инструмент в этом цикле,
что стенки пробегают всегда паралелльно друг к другу при
активной коррекции радиуса. Программируйте траекторию центра
контура.
1 УЧПУ позиционирует инструмент над пунктом врезания
2 На первой глубине подвода инструмент фрезерует вдоль
стенки паза с рабочей подачей Q12; при этом учитывается
припуск на чистовую обработку со стороны
3 В конце контура УЧПУ смещает инструмент на
противолежащую стенку паза и перемещается обратно к точке
врезания
4 Эти шаги 2 до 3 повторяются, пока будет достигнута
программированная глубина фрезерования Q1
5 Затем инструмент перемещается на безопасное расстояние
C
Z
Станок и УЧПУ должны быть подготовлены
производителем станков.
Обратите внимание перед программированием
Память для SL-цикла ограничена. Можете в одном SL-
цикле программировать нпр. максимально 256
предложений прямых.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
Использовать фрезу с режущим по середине торцовым
зубом (ДИН 844).
Цилиндр должен быть закреплённым соосно на
поворотном столе.
Ось шпинделя должна пробегать перпендикулярно к
оси поворотного стола. Если такое не имеет места, то
УЧПУ выдаёт сообщение об ошибках.
Этот цикл можете выполнить также при наклонённой
плоскости обработки.
УЧПУ проверяет, лежит в пределах индикации оси
вращения корригированная или некорригированная
траектория инструмента (установлено в параметре
станка 810.x). В случае сообщения об ошибках “Ошибка
программирования контура” установить тогда MP 810.x
= 0.
