112
5 Программирование: Инструменты
5.3
Коррекция
инстр
умента

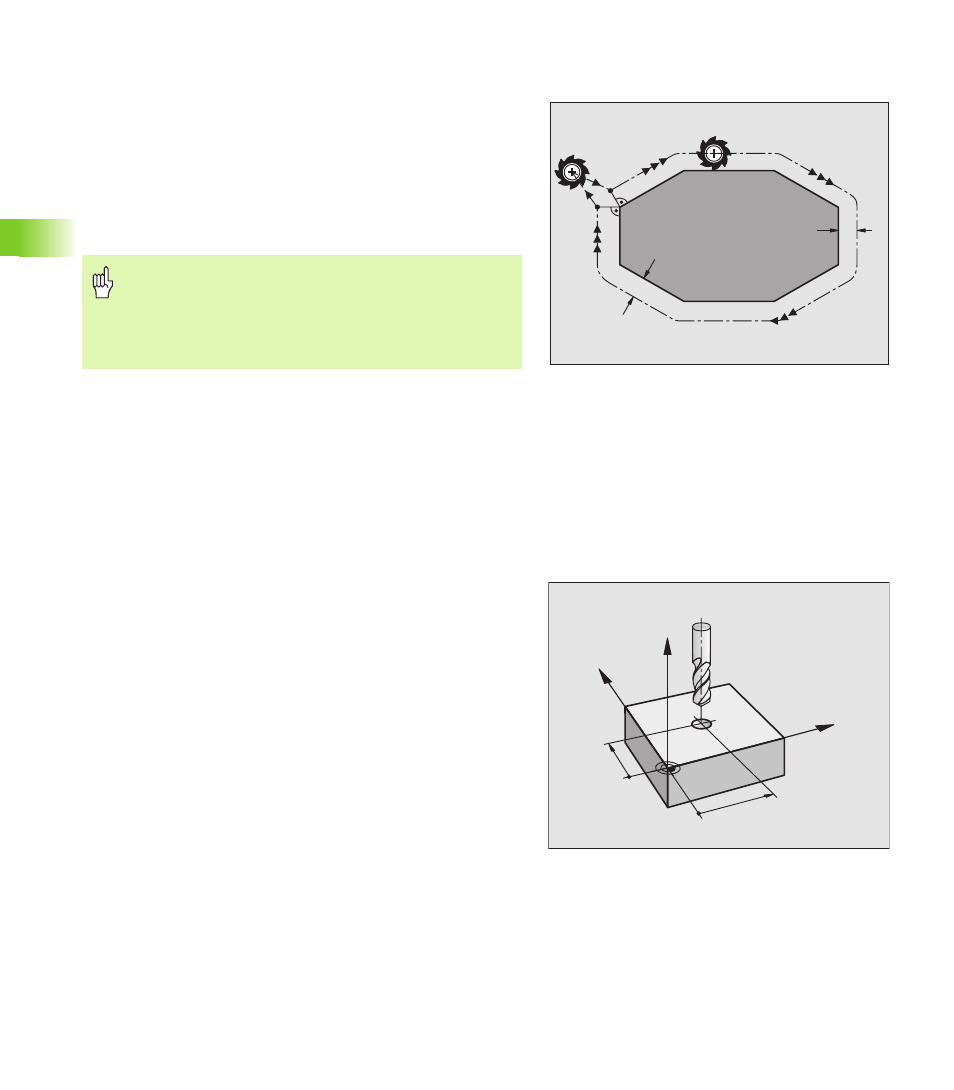

Коррекция радиуса инструмента
Предложение программы для движения инструмента содержит
G41 или G42 для коррекции радиуса
G43 или G44, для коррекции радиуса в случае перемещения
параллельного к оси
G40, если не должна производиться коррекция радиуса
Коррекция радиуса действует, как только будет вызван
инструмент и будет перемещаться на плоскости обработки с RL
или RR.
При коррекции радиуса учитываются так значения дельта из T-
записи как и из таблицы инструментов.
Значение коррекции = R + DR
T
+ DR
TAB
с
Движения по контуру без коррекции радиуса: R0
Инструмент перемещается на плоскости обработки с своим
центром по программированной траектории, или на
программированные координаты.
Применение: Сверление, предпозиционирование. .
УЧПУ снимает коррекцию радиуса, если Вы:
программируете предложение позиционирования с
G40
вызов программы с %... программировать
выбираете новую программу с PGM MGT
R:
Радиус инструмента R из G99-записи или таблицы
инструментов
DR
T
:
Припуск DR для длины из T-записи (не учитывается
в индикации положения)
DR
TAB:
Припуск DR для радиуса из таблицы инструментов
R
R
G40
G41
Y
X
Z
X
Y
