Время пребывания на верху Q210: Время в
секундах, которое инструмент пребывает на
безопасном расстоянии, после того как УЧПУ
отвело его из отверстия для удаления стружки
8
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
(нет на TNC 410)
8
Время пребывания внизу Q211: время в
секундах, которое инструмент пробывает на дне
сверления

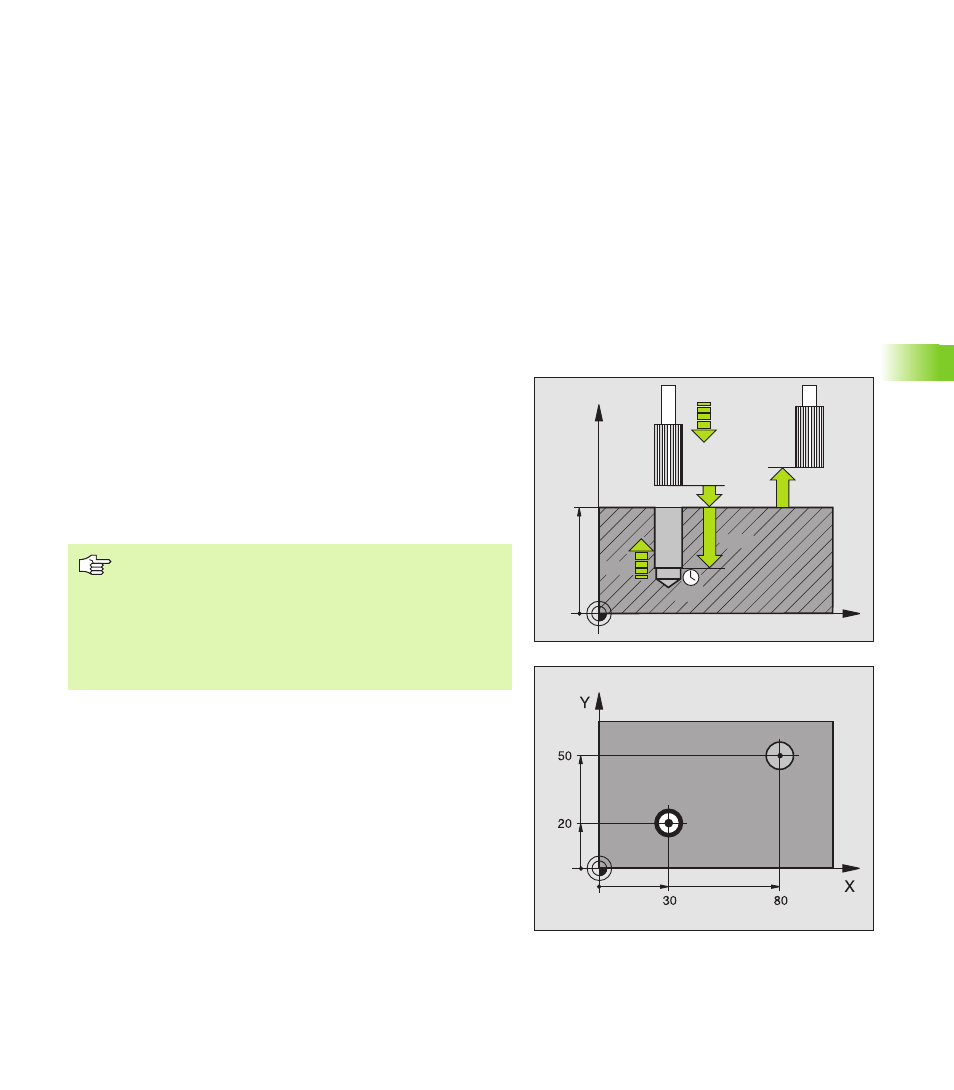

РАЗВЕРТЫВАНИЕ (цикл G201)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе на введенное безопасное расстояние над
поверхностью загатовки
2 Инструмент развёртывает с заданной подачей F до
программированной глубины
3 На дне сверления пребывает инструмент, если это введено
4 Затем УЧПУ перемещает инструмент с подачей F обратно на
безопасное расстояние и оттуда – если введено – с
ускоренным ходом на 2-ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса G40.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
