264
8 Программирование: Циклы
8.5
Цик
лы
для
произв
едения
рисунк
ов
то
ч
е
к

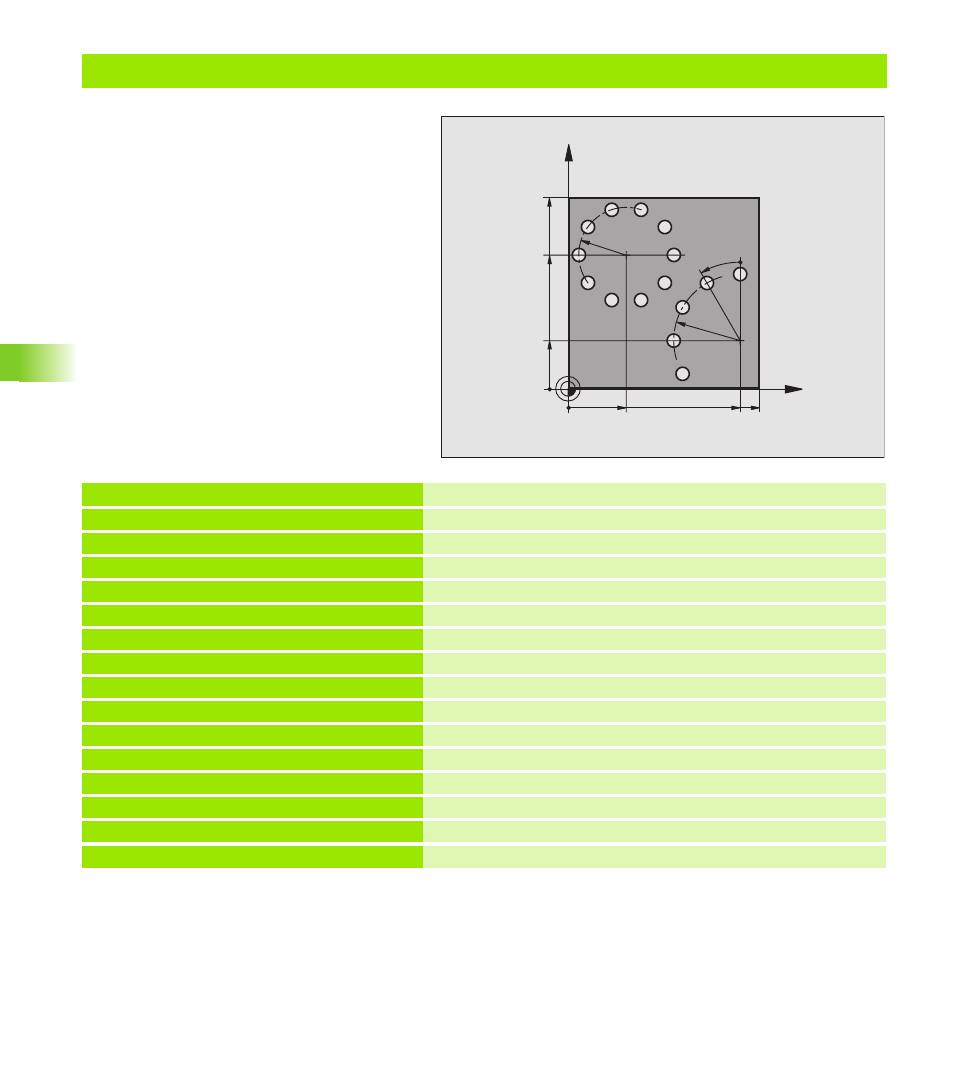

Пример: Окружности с отверстями
%BOHRB G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Дефиниция загатовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 *
Определение инструмента
N40 T1 G17 S3500 *
Вызов инструмента
N50 G00 G40 G90 Z+250 M03 *
Свободный ход инструмента
N60 G200 Q200=2 Q201=-15 Q206=250
Дефиниция цикла Сверление
Q202=4 Q210=0 Q203=+0 Q204=0 *
N70 G220 Q216=+30 Q217=+70 Q244=50
Дефиниция цикла окружность отверстий 1
Q245=+0 Q246=+360 Q247=+0 Q241=10
Q200=2 Q203=+0 Q204=100 *
N80 G220 Q216=+90 Q217=+25 Q244=70
Дефиниция цикла окружность отверстий 2
Q245=+90 Q246=+360 Q247=+30 Q241=5
Q200=2 Q203=+0 Q204=100 *
N90 G00 G40 Z+250 M02 *
Свободный ход инструмента, конец программы
N999999 %BOHRB G71
X
Y
30
70
100
100
R25
R35
30°
90
25
