130
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

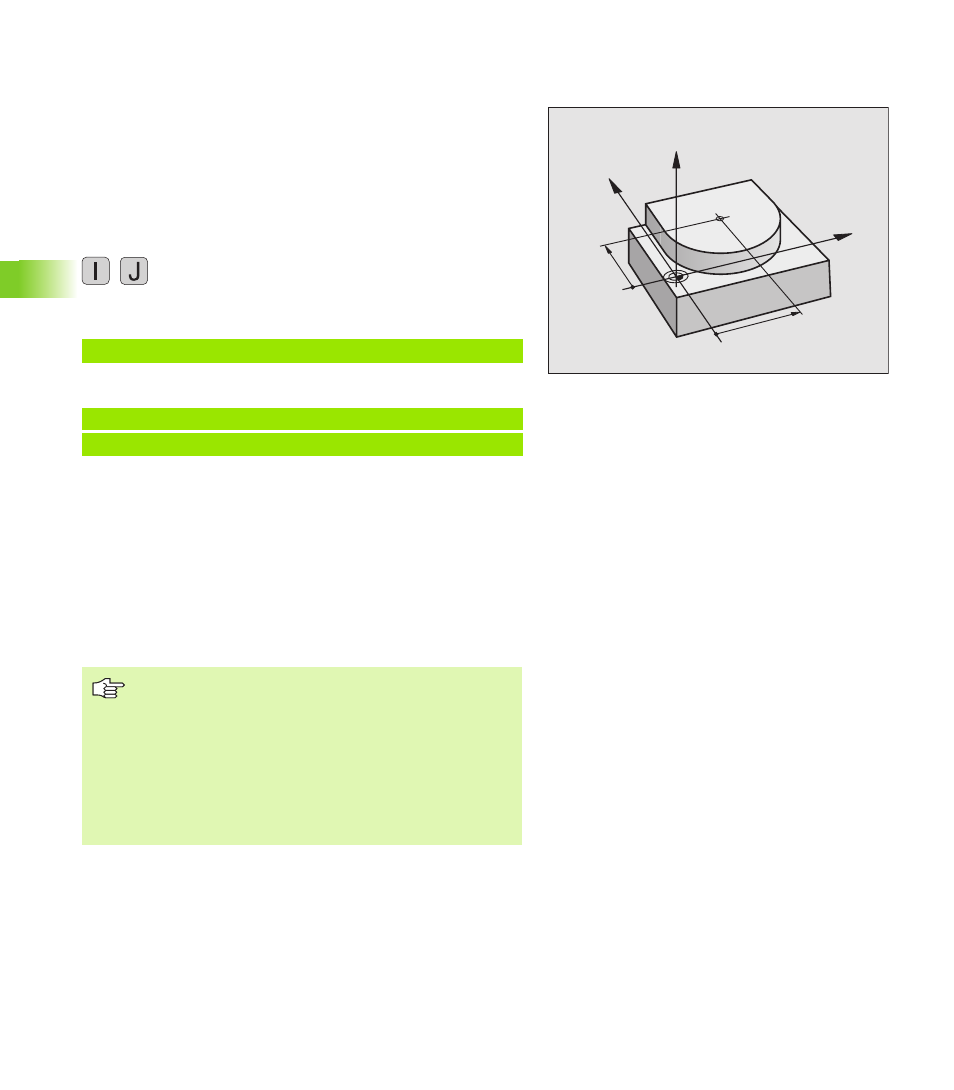

Центр окружности I, J
Установливете центр окружности для круговых траекторий,
программированных Вами с помощью функций G02, G03 или G05.
Для этого
введите прямоугольные координаты центра окружности или
перенесите в последнем программируемую позицию или
перенесите координаты с помощью клавиши „ПРИЕМ
ФАКТИчЕСКОЙ ПОЗИЦИИ”
Программирование
8
Ввод координат для центра окружности или
чтобы принять программированное в последнюю
очередь положение: ввести G29
ЧУ-записи в качестве примера
или
Строки программы N10 и N20 не относятся к рисунку.
Действительность
Центр окружности остаётся так долго установленным, пока Вы не
программируете нового центра окружности. Можете назначать
центр окружности также для вспомогательных осей U, V и W.
Ввести центр окружности I, J инкрементно
Инкрементно введена координата для центра окружности
относится всегда к программированной в последнюю очередь
позиции инструмента.
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
С помощью I und J обозначаем положение как центр
окружности. Инструмент не перемещается на эту
позицию.
Центр окружности является одновременно полюсом
для полярных координат.
Если хотите определить параллельные оси как полюс,
нажмите сначала клавишу I (J) на ASCII-клавиатуре и
дальше оранжевую клавишу оси соответственной
параллельной оси.
CC
Z
Y
X
I
J
