288
8 Программирование: Циклы
8.7 SL-
цик
лы
гр
уппа
II (
не
т
на
TNC 410)

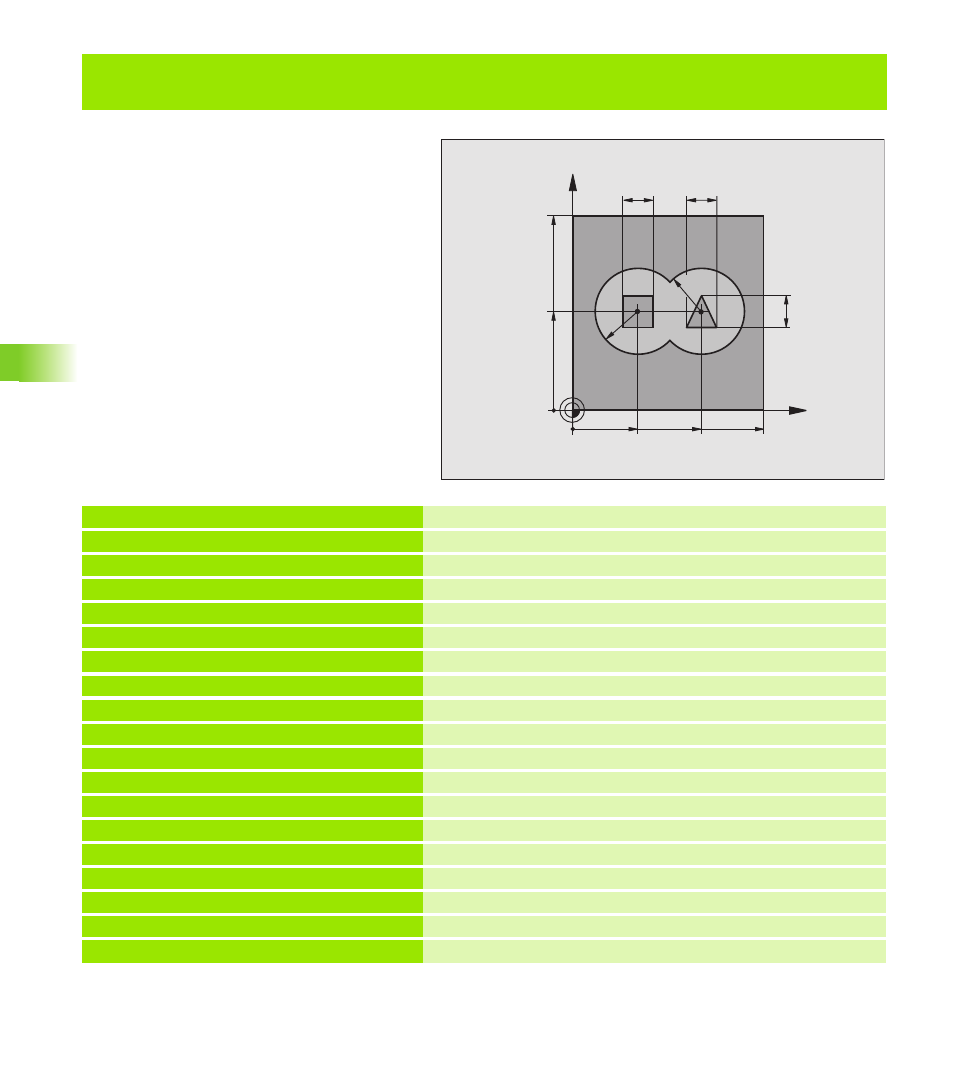

Пример: Пример: предсверление, черновая и чистовая обработка
накладывающихся на себя контуров
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Дефиниция загатовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
Определение инструмента сверло
N40 G99 T2 L+0 R+6 *
Дефиниция инструмента черновая/чистовая обработка
N50 T1 G17 S4000 *
Вызов инструмента сверло
N60 G00 G40 G90 Z+250 *
Свободный ход инструмента
N70 G37 P01 1 P02 2 P03 3 P04 4 *
Определить подпрограммы контура
N80 G120 Q1=-20 Q2=1 Q3=+0,5 Q4=+0,5
Определить общие параметры обработки
Q5=+0 Q6=+2 Q7=+100 Q8=+0,1 Q9=-1 *
N90 G121 Q10=+5 Q11=250 Q13=2 *
Дефиниция цикла Предсверление
N100 G79 M3 *
Вызов цикла Предсверление
N110 Z+250 M06 *
Смена инструмента
N120 T2 G17 S3000 *
Вызов инструмента черновая/чистовая обработка
N130 G122 Q10=+5 Q11=100 Q12=350 *
Дефиниция цикла Протягивание
N140 G79 M3 *
Вызов цикла Протягивание
N150 G123 Q11=100 Q12=200 *
Дефиниция цикла Чистовая обработка на глубине
N160 G79 *
Вызов цикла Чистовая обработка на глубине
N170 G124 Q9=+1 Q10=+5 Q11=100 Q12=400
Дефиниция цикла Чистовая обработка сторона
X
Y
35
50
100
100
16
16
R25
65
16
R25
