254
8 Программирование: Циклы
8.4
Цик
лы
для
фрез
еров
ания
кар
м
анов
(
вые
мек
),
ца
п
ф
и
па
зо
в

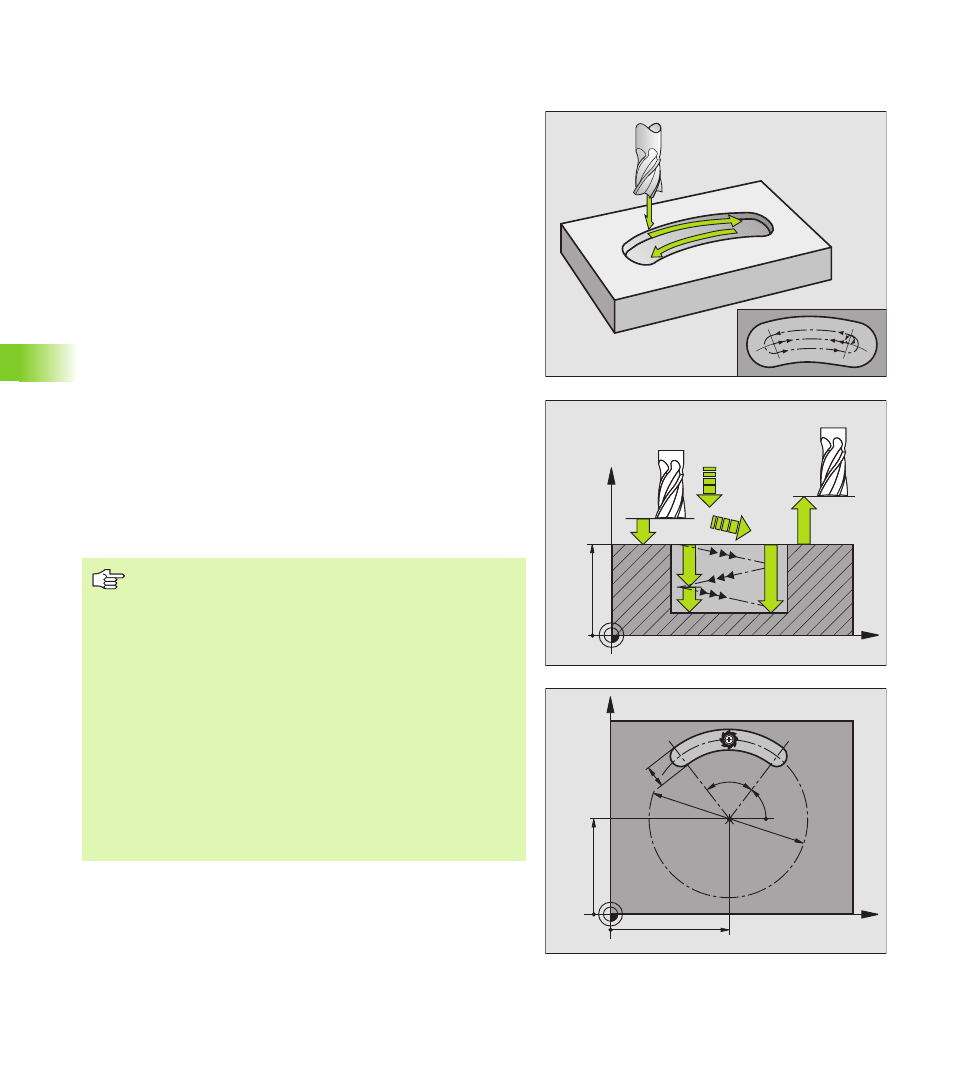

КРУГЛЫЙ ПАЗ (продольный паз) с врезанием
маятниковым движением (цикл G211)
Черновая обработка
1 УЧПУ позиционирует инструмент на ускоренном ходу на оси
шпинделя на 2-ое безопасное расстояние и затем в центр
правово круга. Оттуда УЧПУ позиционирует инструмент на
заданное безопасное расстояние над поверхностью загатовки
2 Инструмент перемещается с подачей фрезерованя на
поверхность загатовки и оттуда фреза передвигается – вразая
под наклоном в материал – к другому концу паза
3 Затем инструмент перемещается снова врезая под наклоном
назад к точке старта; эти шаги (2 до 3) повторяются, пока будет
достигнута программированная глубина фрезерования
4 На глубине фрезерования УЧПУ перемещает инструмент для
плосково фрезерования на другой конец паза
Чистовая обработка
5 Из центра паза УЧПУ перемещает инструмент тангенциально
к готовому контуру; потом УЧПУ выполняет чистовую
обработку контура попутным движением (при M3), если задано
также с несколькими подводами Точка пуска для чистовой
обработки лежит в центре правого круга.
6 В конце контура инструмент перемещается тангенциально от
контура
7 На конец инструмент перемещается на ускоренном ходу
обратно на безопасное расстояние и – если введено – на 2-ое
безопасное расстояние
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент автоматически
по оси инструмнтов и на плоскости обработки.
При черновой обработке инструмент врезается в
материал HELIX-движением качаясь от одного к
другому концу канавки. Поэтому предсверление не
требуется.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
Выбирать диаметр фрезы не больше ширины канавки и
не меньше третьи ширины канавки.
Диаметр фрезы выбирать меньше чем половина длины
канавки. В противном случае УЧПУ не может врезаться
в материал маятниковым движением.
