HEIDENHAIN TNC 410, TNC 426, TNC 430
333
9.6
Примеры
программиров
ания

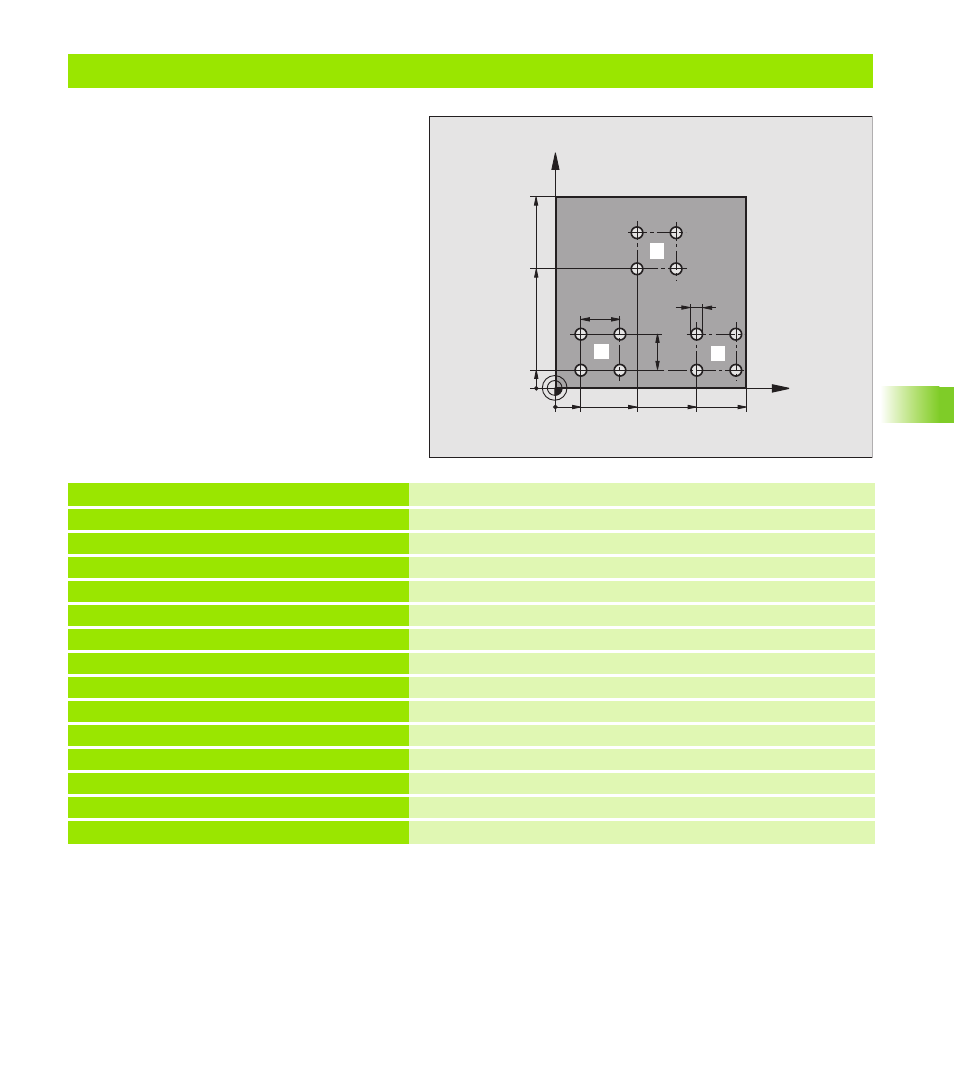

Пример: Группы отверстий
Прогон программы
Наезд групп отверстий в главной программе
Вызов группы отверстий (подпрограмма 1)
Программировать группу отверстий только
один раз в подпрограмме 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 *
Определение инструмента
N40 T1 G17 S5000 *
Вызов инструмента
N50 G00 G40 G90 Z+250 *
Свободный ход инструмента
N60 G200
Дефиниция цикла Сверление
Q200=2
Безопасное расстояние?
Q201=-30
Глубина
Q206=300
Подача
Q202=5
Глубина подвода
Q210=0
Время пребывания вверху
Q203=0
Верхняя грань детали
Q204=2
2. Безопасное расстояние?
Q211=0 *
Время пребывания внизу
X
Y
15
60
100
100
75
10
45
20
20
5
1
1
1
2
1
3
