ДАННЫЕ КОНТУРА (цикл G120)
В цикле G120 вводите информацию о обработке для подпрограмм
с подконтурами.
8
Глубина фрезерования Q1 (инкрементно):
Расстояние поверхности детали – дна кармана.
8
Наложение траектории коэфицент Q2: Q2 x
радиус детали дает подвод со стороны k.
8
Припуск на чистовую обработку со стороны Q3
(инкрементно): Припуск на чистовую обработку на
плоскости обработки.
8
Припуск на чистовую обработку на глубине Q4
(инкрементно): Припуск на чистовую обработку на
глубине.
8
Kоордината поверхности детали Q5
(абсолютно): Абсолютная координата
поверхности загатовки
8
безопасное расстояние Q6 (инкрементно):
Расстояние между торцовой стороной
инструмента и поверхностью детали
8
Безопасная высота Q7: (абсолютно):
Абсолютная высота, на которой не может
произойти столкновение с загатовкой (для
промежуточного позиционирования и возврата в
конце цикла)
8
Внутренний радиус закругления Q8: Радиус
закругленя на внутренних “углах”; заданное
значение относится к траектории центра
инструмента
8
Направление вращения? По часовой стрелке =
-1 Q9: Направление обработки для карманов
по часовой стрелке (Q9 = -1 встречная
обработка для карманов и островов)
против часовой стрелки (Q9 = +1 попутная
обработка для карманов и островов)
Можете проверить параметры обработки при прервании
программы и при необходимости их переписывать.
Пример: ЧУ-запись
N57 G120 Q1=-20 Q2=1 Q3=+0,2 Q4=+0,1 Q5=+30
Q6=+2 Q7=+80 Q8=0,5 Q9=+1 *

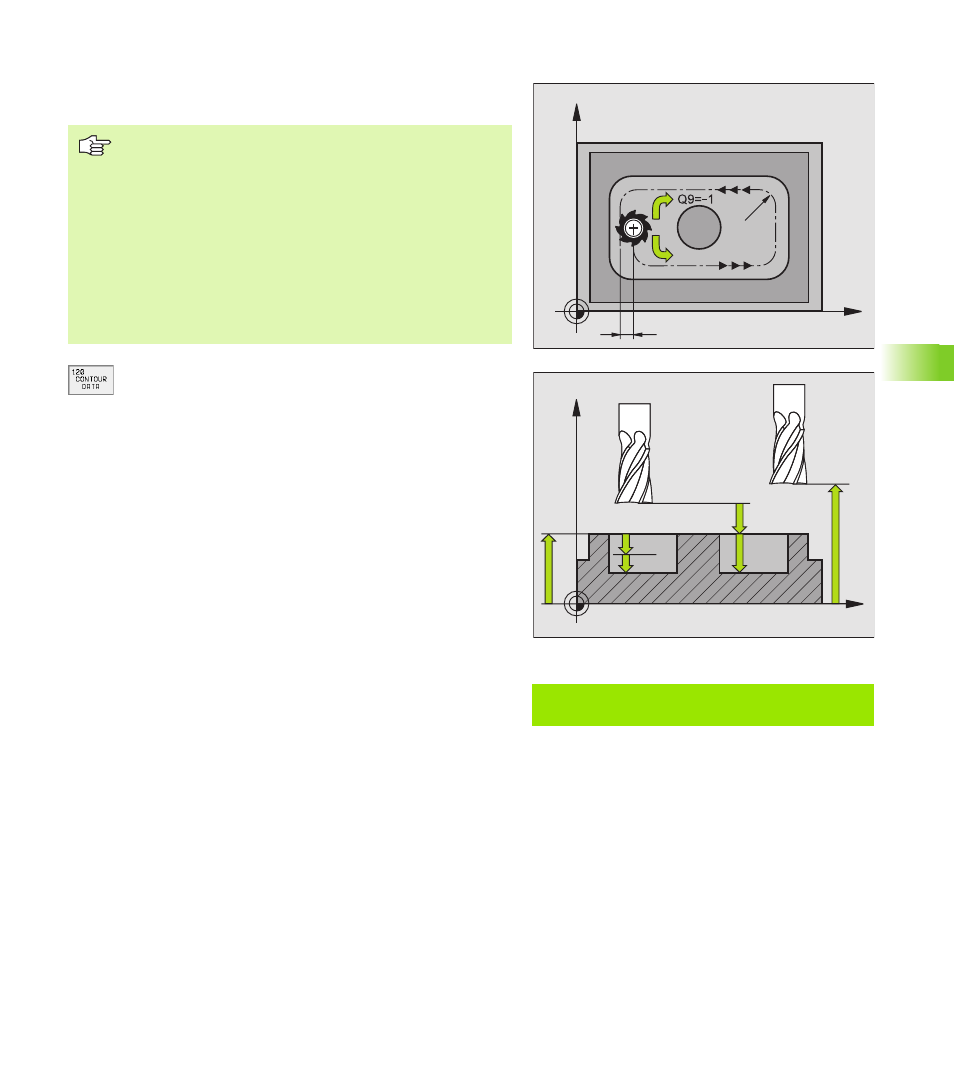

X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Обратите внимание перед программированием
Цикл G120 является DEF-активным, что означает G120
действует с его определения в программе обработки.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет соответственного цикла.
Указанная в цикле G120 информация о обработке
действует для циклов от G121 до G124.
Если применяете SL-цикли в программах с Q-
параметрами, то Вам нельзя использовать параметров
от Q1 до Q19 в качестве параметров программы.
