256
8 Программирование: Циклы
8.4
Цик
лы
для
фрез
еров
ания
кар
м
анов
(
вые
мек
),
ца
п
ф
и
па
зо
в

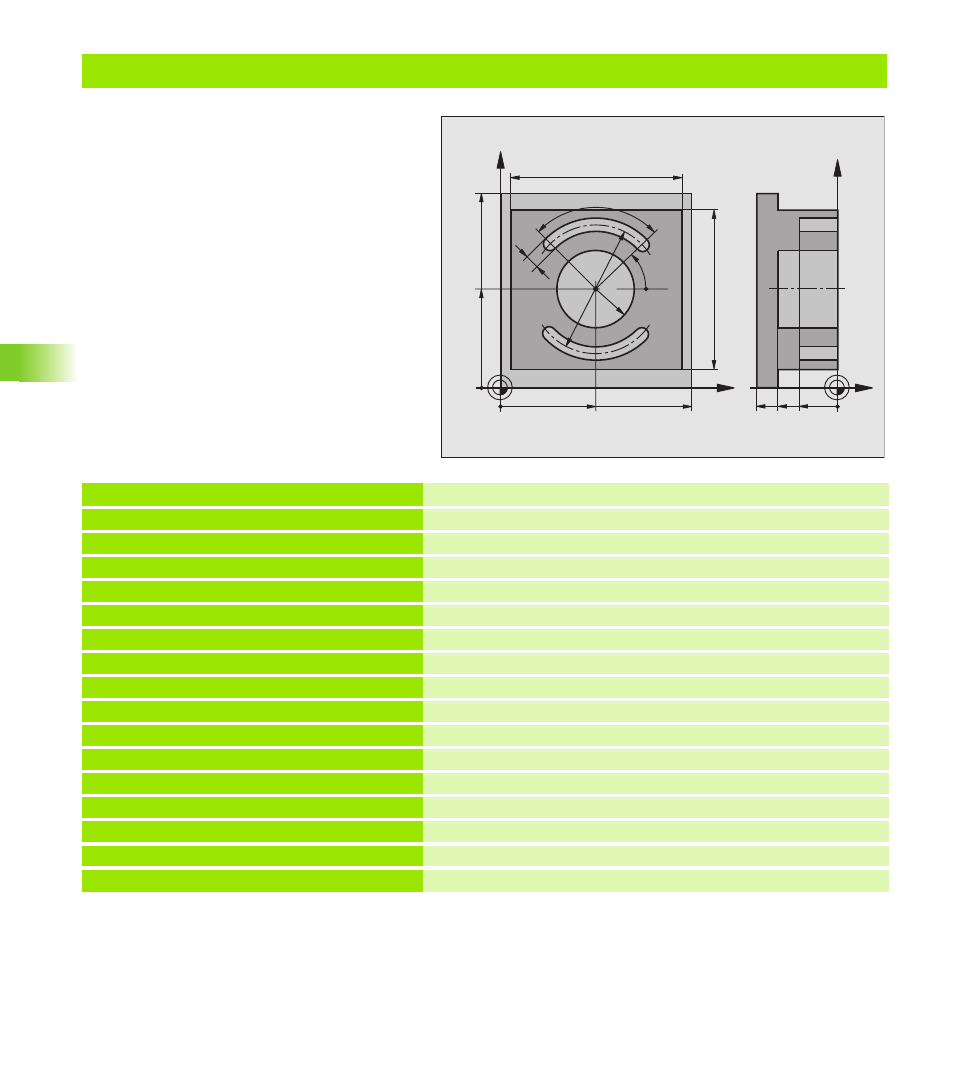

Пример: Пример: фрезерование кармана, цапф и канавок
%C210 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Дефиниция загатовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
Дефиниция инструмента черновая/чистовая обработка
N40 G99 T2 L+0 R+3 *
Дефиниция инструмента пазовая (дисковая) фреза
N50 T1 G17 S3500 *
Вызов инструмента черновая/чистовая обработка
N60 G00 G40 G90 Z+250 *
Свободный ход инструмента
N70 G213 Q200=2 Q201=-30 Q206=250 Q202=5
Дефиниция цикла Обработка на наружии
Q207=250 Q203=+0 Q204=20 Q216=+50
Q217=+50 Q218+90 Q219=80 Q220=0 Q221=5*
N80 G79 M03 *
Вызов цикла Обработка на наружии
N90 G78 P01 2 P02 -30 P03 5 P04 250 P05 25
Дефиниция цикла Круглый карман
P06 400 *
N100 G00 G40 X+50 Y+50 *
N110 Z+2 M99 *
Вызов цикла круглый карман
N120 Z+250 M06 *
Смена инструмента
N130 T2 G17 S5000 *
Вызов инструмента пазовая фреза
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40
-20
-30
