5.2
Данные
инстр
умента
Установить длину L с помощью устройства преднастройки
Введите установлённое значение непосредственно в дефиницию
инструмента G99 или в таблицу инструментов.
Радиус инструмента R
Радиус инструмента R вводите непосредственно.
Значения дельта для длины и радиуса

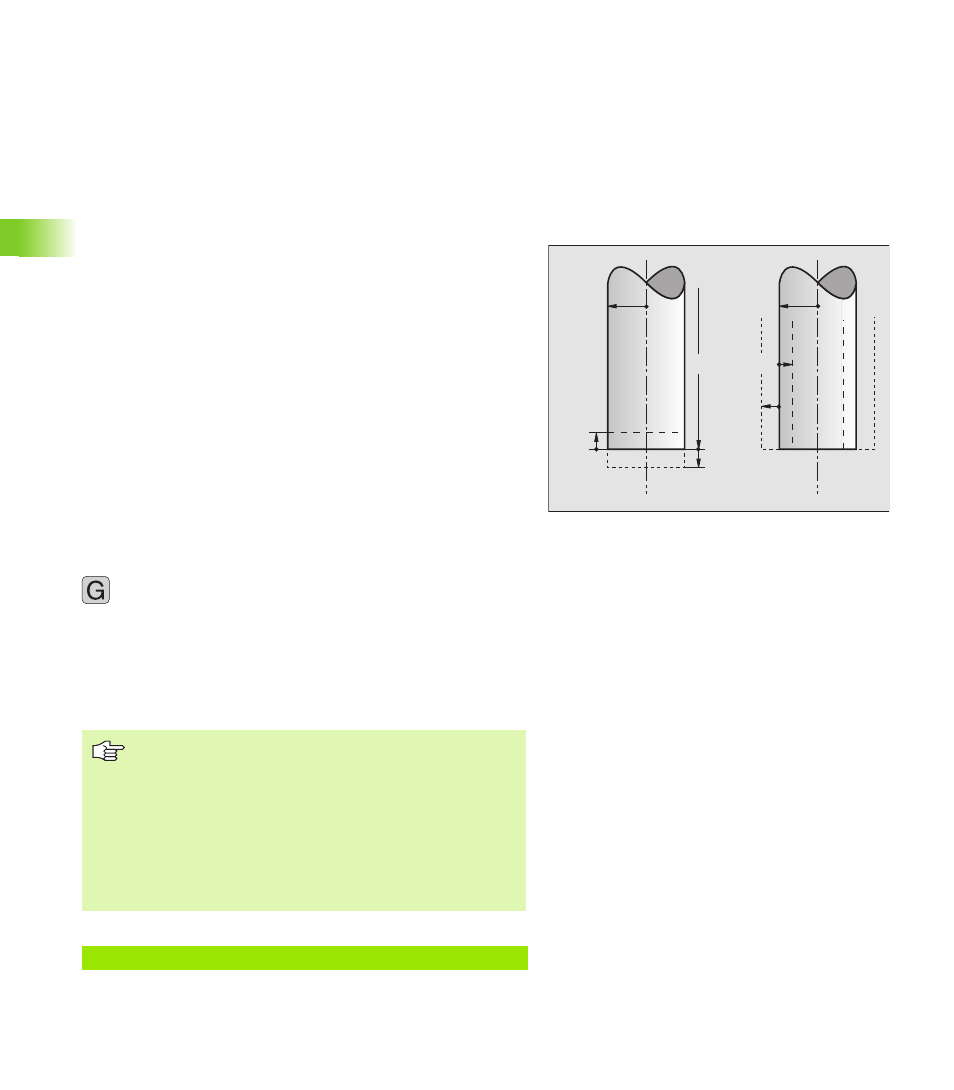

Значения дельта обозначают отклонения для длины и радиуса
инструментов.
Положительное значение дельта означает припуск (DL, DR>0). В
случае обработки с припуском вводите значение для припуска при
программировании вызова инструмента с T .
Отрицательное значение дельта означает заниженный размер
(DL, DR,<0). Заниженный размер вводится в табилцу
инструментов для износа инструмента.
Значения дельта вводите в виде чисел, в записи T можете
передать это значение также с помощью Q-параметра.
Пределы ввода: Значения дельта могут составлять максимально
± 99,999 мм.
Данные инструментов ввести в программу
Номер, длину и радиус для определённого инструмента
назначаете в программе обработки один раз в записи G99:
8
Выбор определения инструмента. Потвердить с
помощью клавиши ENT
8
Номер инструмента ввести: С помощью номера
инструмента однозначно обозначить инструмент
8
Ввести длину инструмента: Значения коррекции
для длины
8
Ввести радиус инструмента
Пример ЧУ-записи:
DR<0
DR>0
DL<0
R
DL>0
L
R
Во время диалога можете включить значение для
длины непосредственно в поле диалога.
TNC 426, TNC 430:
клавишу „принять факт-положение“ нажать: Обратите
внимание, чтобы при этом ось инструмента была
помеченной в индикации статуса.
TNC 410:
Softkey ФАKT. ПОЛ. Z нажать.
N40 G99 T5 L+10 R+5 *
