Фрезерование карманов (цикл g75, g76), Цикл черновой обработки без, Автоматического предпозиционирования – Инструкция по эксплуатации HEIDENHAIN TNC 410 ISO Programming
Страница 264: G75: по часовой стрелке, G76: против часовой стрелки
238
8 Программирование: Циклы
8.4
Цик
лы
для
фрез
еров
ания
кар
м
анов
(
вые
мек
),
ца
п
ф
и
па
зо
в

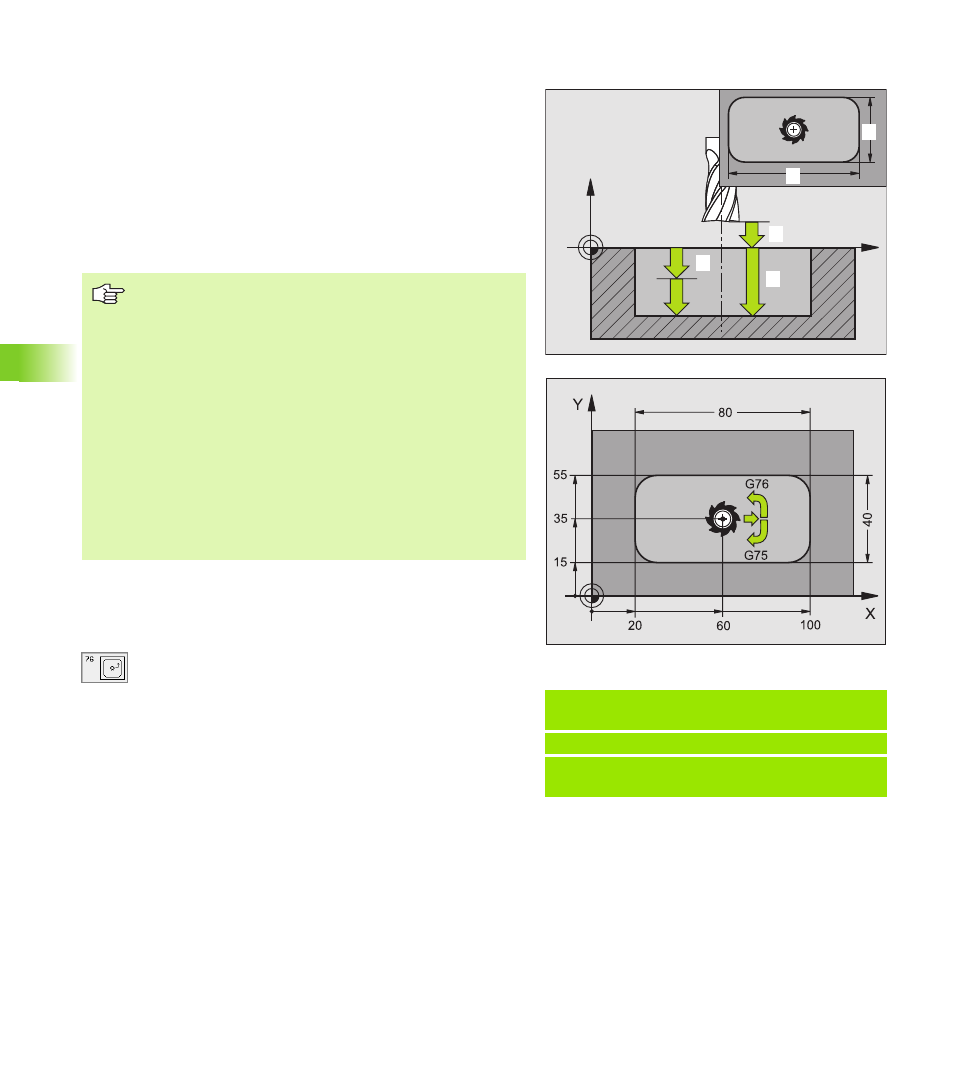

ФРЕЗЕРОВАНИЕ КАРМАНОВ (цикл G75, G76)
1 Инструмент врезается в положении старта (центр кармана) в
обрабатываемую деталь и перемещается на глубину подвода
2 Сначала инструмент перемещается в положительном
направлении более длинной стороны – в случае квадратных
карманов в положительном направлении Y- – очищает карман
из внутри к наружии
3 Эта операция повторяется (1 до 2), пока будет достигнута
глубина
4 В конце цикла УЧПУ перемещает инструмент назад на
позицию старта
Направление вращения при протягивании
По часовой стрелке: G75 (DR-)
Против часовой стрелки: G76 (DR+)
8
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина фрезерования
2
(инкрементно):
Расстояние поверхности загатовки – дна кармана
8
Глубина подвода
3
(инкрементно): Размер, на
который каждый раз инструмент подводится.
УЧПУ перемещаестя одним рабочим ходом на
глубину если:
Глубина подвода и глубина равны друг другу
Глубина подвода больше глубины
8
Подача на глубину: Скорость перемещения при
нарезании внутренней резьбы
Пример: ЧУ-предложения
N27 G75 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
...
N35 G76 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
X
Z
11
12
13
14
15
Обратите внимание перед программированием
Использовать фрезу с режущим по середине торцовым
зубом (ДИН 844) или предсверлить в центре кармана.
Предпозиционировать над центром кармана с
коррекцией радиуса G40.
Программировать предложение позиционирования на
точку старта по оси шпинделя (безопасное расстояние
над поверхностью загатовки).
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
Для другой длины бока действует следующее условие:
2-ая длина бока больше [(2 x радиуса закругления) +
боковая подача k].
