HEIDENHAIN TNC 410, TNC 426, TNC 430
281
8.7 SL-
цик
лы
гр
уппа
II (
не
т
на
TNC 410)

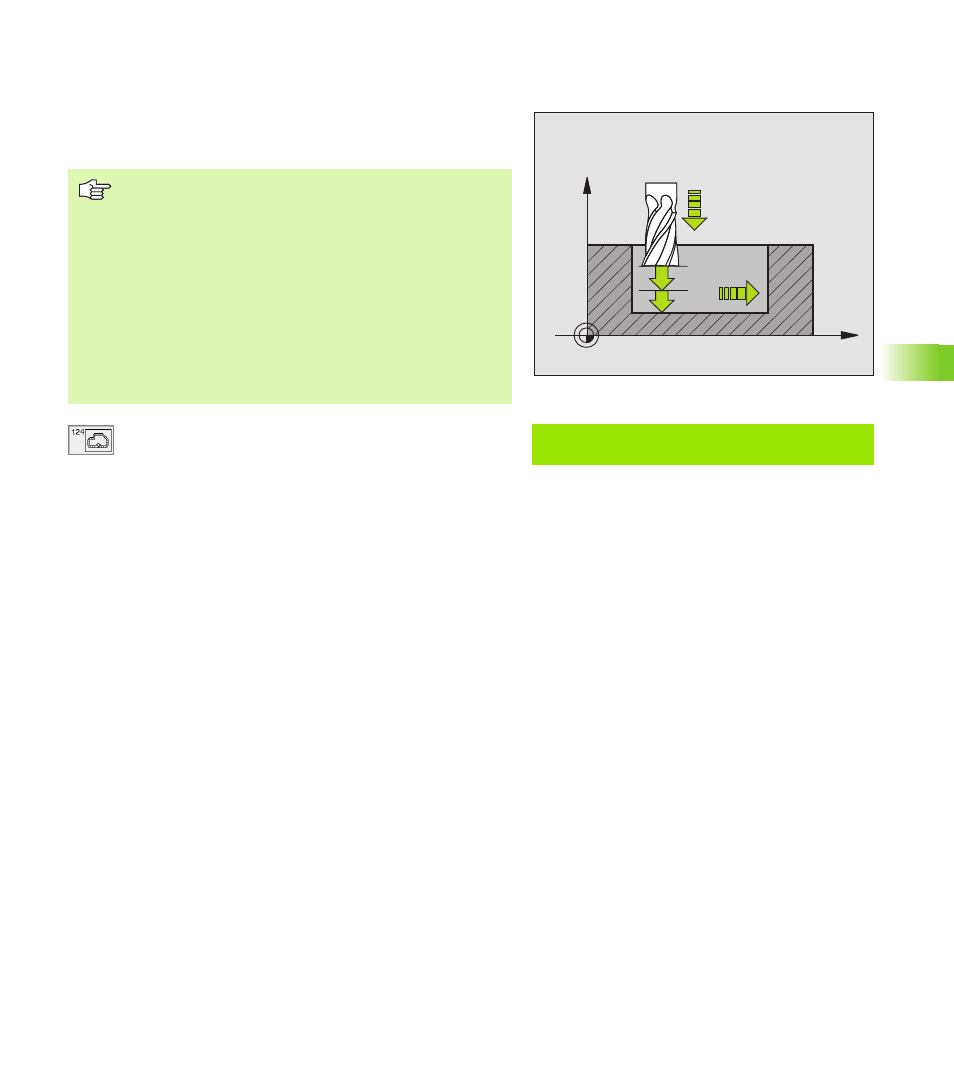

ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ
(цикл G24)
УЧПУ перемещает инструмент по круговой траектории
тангенциально к подконтурам. Каждый подконтур очищается
отдельно.
8
Направление вращения? По часовой стрелке =
-1 Q9:
Направление обработки:
+1: Направление обработки по часовой стрелке:
–1:Вращение по часовой стрелке
8
Глубина подвода Q10 (инкрементно): Размер, на
который каждый раз инструмент подводится.
8
Подача подвода на глубину Q11: Подача
погружения
8
Подача очистки Q12: Подача фрезерования
8
Припуск на чистовую обработку со стороны
Q14 (инкрементно): Припуск для многократной
чистовой обработки; остаток очищается, если
введите Q14 = 0
Пример: ЧУ-запись
N61 G124 Q9=+1 Q10=+5 Q11=100 Q12=350
Q14=+0 *
X
Z
Q11
Q12
Q10
Обратите внимание перед программированием
Сумма припуска на чистовую оброботку стороны (Q14)
и радиуса чистового инструмента должна быть меньше
суммы припуска на чистовую обработку стороны
(Q3,G120) и радиуса протяжного инструмента.
Если отрабатываете цикл G124 без выполнения
протягивания с циклом G122 действует указанный
вверху расчёт так же; радиус протяжного инструмента
имеет значение “0”.
УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от
отношений места в кармане.
