278 8 Программирование: Циклы
8.7 SL-
цик
лы
гр
уппа
II (
не
т
на
TNC 410)

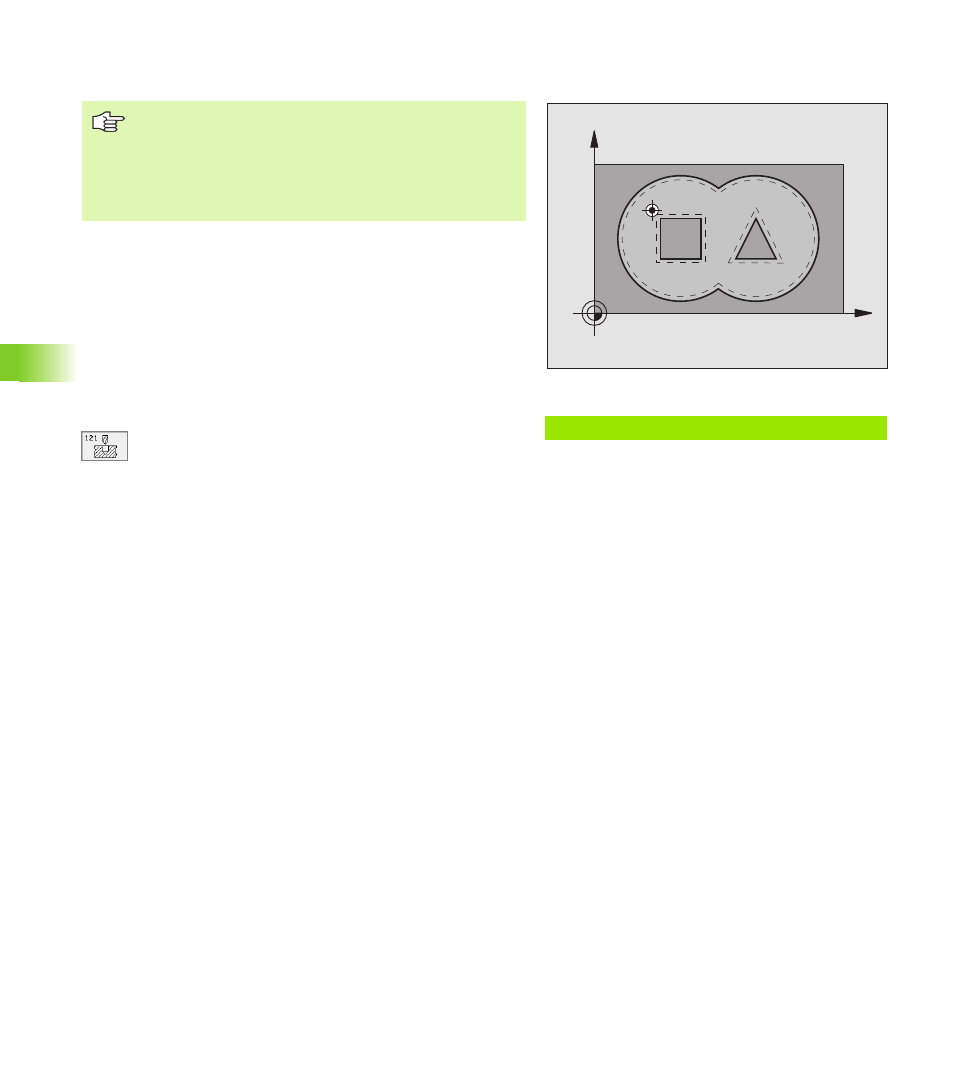

ПРЕДСВЕРЛЕНИЕ (цикл G121)
Прохождение цикла
Как цикл G83 Глубокое сверление, смотри “Циклы для сверления,
нарезания внутренней резьбы и фрезерования резьбы”, страница
186.
Применение
Цикл G121 ПРЕДСВЕРЛЕНИЕ учитывает для пунктов врезания
припуск для читсовой обработки со стороны и припуск для
чистовой обработки на глубине, как и радиус протяжного
инструмента. Пункты врезания являются одновременно точками
старта для протягивания.
8 Глубина подвода Q10 (инкрементно): Размер, на
который инструмент каждый раз подводится (знак
числа при отрицательном направлении обработки
“–”)
8 Подача подвода на глубину Q11: Подача мм/
мин)
8 Номер инструмента протягивания Q13: Номер
инструмента протягивания
Пример: ЧУ-предложения
N58 G121 Q10=+5 Q11=100 Q13=1 *
X
Y
УЧПУ не учитывает программированного в T-
предложении значения дельта DR для расчёта точек
врезания в материал.
При узкостях УЧПУ может в данном случае не
выполнить предсверления с помощью инструмента,
который больше чернового инструмента.
