214

8 Программирование: Циклы

8.3

Цик

лы

для

св

ер

л

е

ния

, нарез

а

ния

вну

тренней

резьбы

и

фрез

еров

ания

резьбы

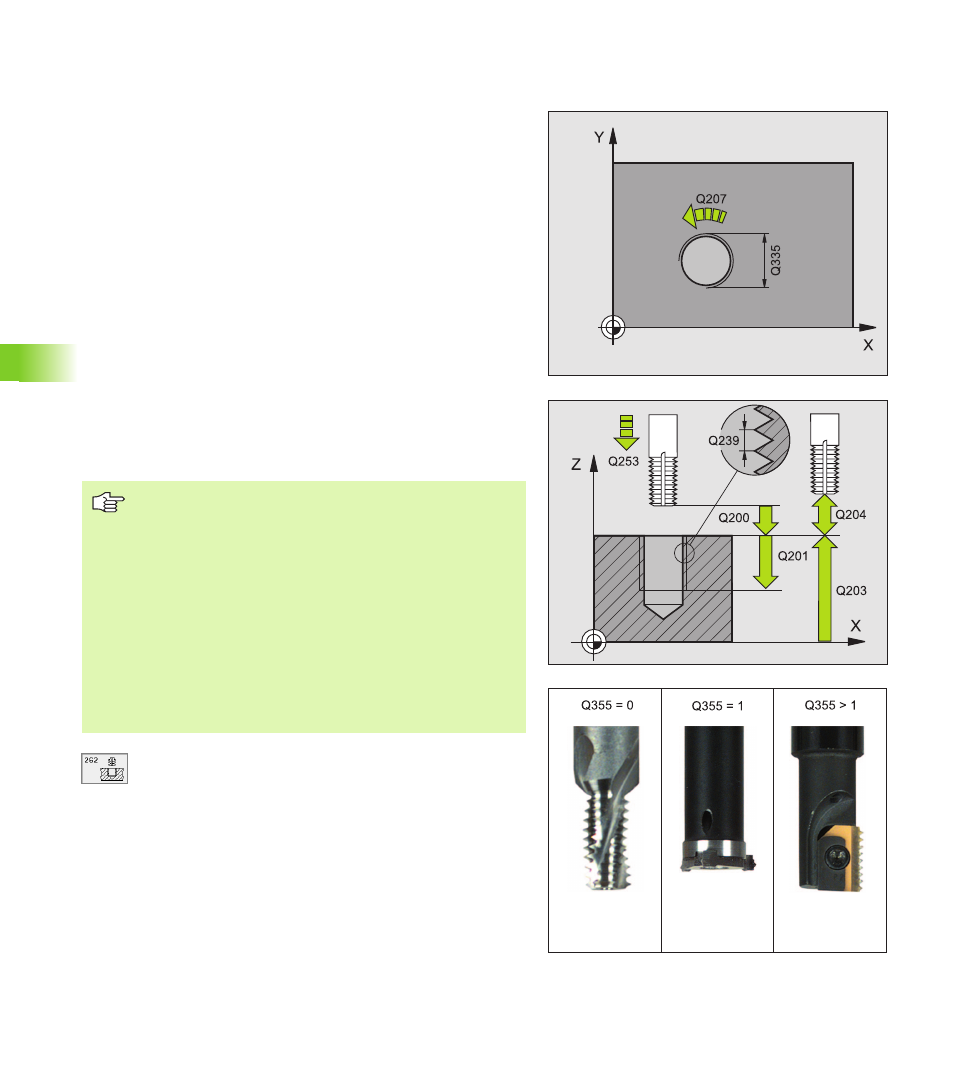

ФРЕЗЕРОВАНИЕ РЕЗЬБЫ (цикл G262,
нет на TNC 410

1 УЧПУ позиционирует инструмент по оси шпинделя на

ускоренном ходе на введенное безопасное расстояние над

поверхностью загатовки

2 Инструмент перемещается с программированной подачей

предпозиционирования на плоскость старта, возникающей из

знака числа шага резьбы, вида фрезерования и количества

проходов для дополнительной обработки (зачистки)

3 Затем инструмент перемещается тангенциально Helix-

движением к номинальному диаметру резьбы При этом перед

перемещением по винтовой линии выполняется на оси

инструментов еще одно выравнивающее перемещение, чтобы

начать траекторию резьбы на программированной плоскости

4 В зависимости от параметра Дополнительная обработка

инструмент фрезерует резьбу одним, несколькими

смещенными движениями по винтовой линии или одним

непрерывным движением по винтовой линии

5 Потом инструмент перемещается назад тангенциально от

контура к точке старта на плоскости обработки

6 В конце цикла УЧПУ перемещает инструмент на ускоренном

ходу на безопасное расстояние или – если введено – на 2-ое

безопасное расстояние

8

Заданный диаметр Q335: Номинальный диаметр

резьбы

8

Шаг резьбы Q239 Шаг резьбы. Знак числа

определяет правую или левую резьбу:

+= правая резьба

= левая резьба

8

Глубина резьбы Q201 (инкрементно): Расстояние

между поверхностью загатовки и дном резьбы

Обратите внимание перед программированием

Программируйте предложение позиционирования в

точке старта (центр отверстия) плосткости обработки с

коррекцией радиуса G40.

Знак числа параметра цикла Глубина резьбы

определяет направление обработки. Если

программируете Глубина резьбы = 0, то УЧПУ не

выполняет цикла.

Перемещение подвода к номинальному диаметру

резьбы выполняется по полукругу, начиная с центра.

Если диаметр инструмента 4 раза меньше чем шага

резьбы номинального диаметра резьбы, то

выполняется боковое предпозиционирование.
