426
12 MOD-функции
12.15
Вв
о
д
ог
ра
ниче
ний
диапа
зона
пере
мещения
,
индикация
ну
л
ев
о
й
то
ч
ки

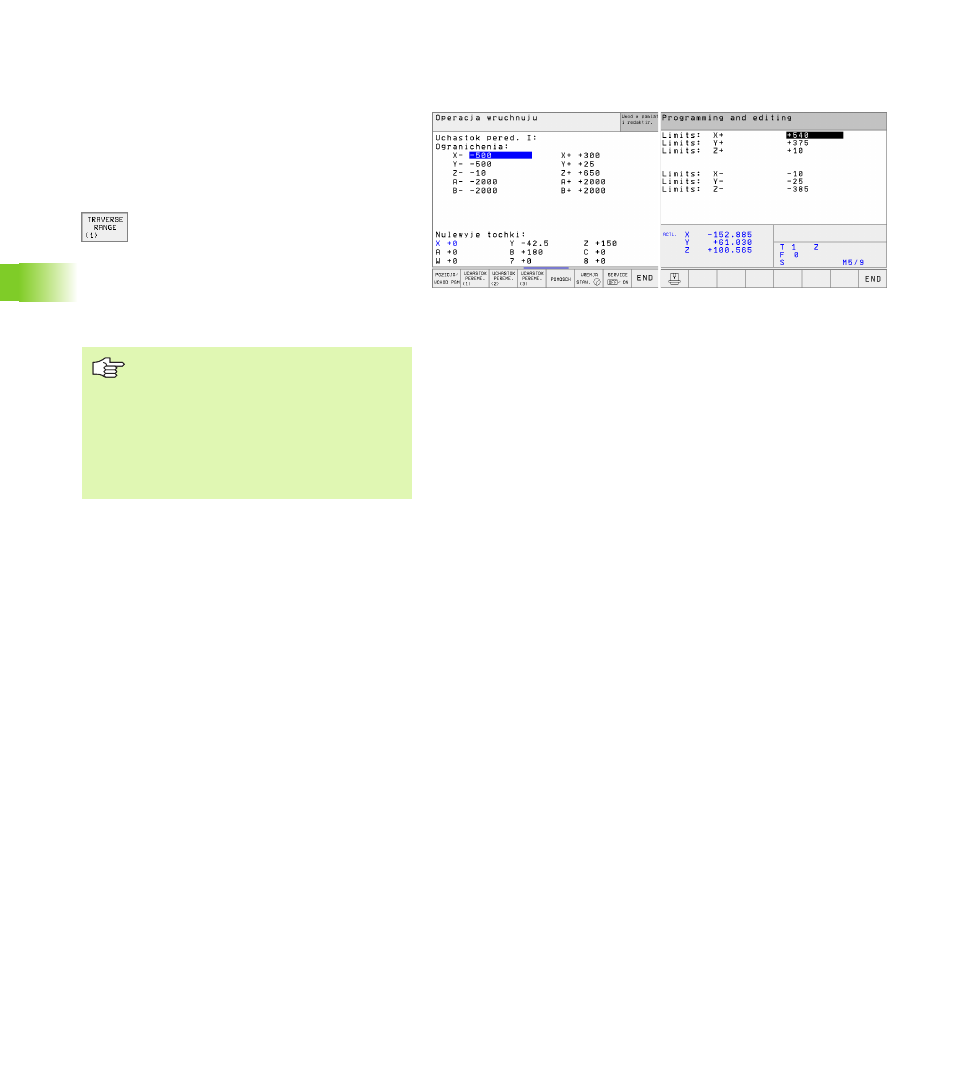

Установление максимального диапазона
перемещения и его ввод
8
Выбрать индикацию положения REF
8
Подвод на положительные и отрицательные
конечные положения осей X, Y и Z
8
Значения со знаком нотировать
8
MOD-функцию выбрать Нажать клавишу MOD
8
Ввести ограничение диапазона
перемещения Нажать Softkey
ОБЛАСТЬ ПЕРЕМЕЩЕНИЯ
Записанные значения ввести для
осей как ограничения
8
Выход из MOD-функции Нажать
Softkey КОНЕЦ
Индикация нулевых точек
Указанные на экране слева значения это
опорные точки, установленные вручную, в
отнесении к нулевой точке станка. Они не могут
быть изменены в меню экрана.
Ограничение области перемещения для
теста программы (нет на TNC 426, TNC 430)
Для Теста программы и Графики
программирования можете установить
отдельный участок перемещения (или 2.уровень
программируемых клавишей), после
активирования MOD-функции.
Дополнительно к ограничениям можете
определить еще положение базовой точки
детали в отнесении к нулевой точке станка.
Операции коррекции радиуса
инструмента не учитываются в
случае ограничений диапазона
перемещения.
Ограничения диапазона
перемещения и конечный
выключатель ПО учитываются, после
пересечения базовых точек.
