HEIDENHAIN TNC 410, TNC 426, TNC 430 141
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

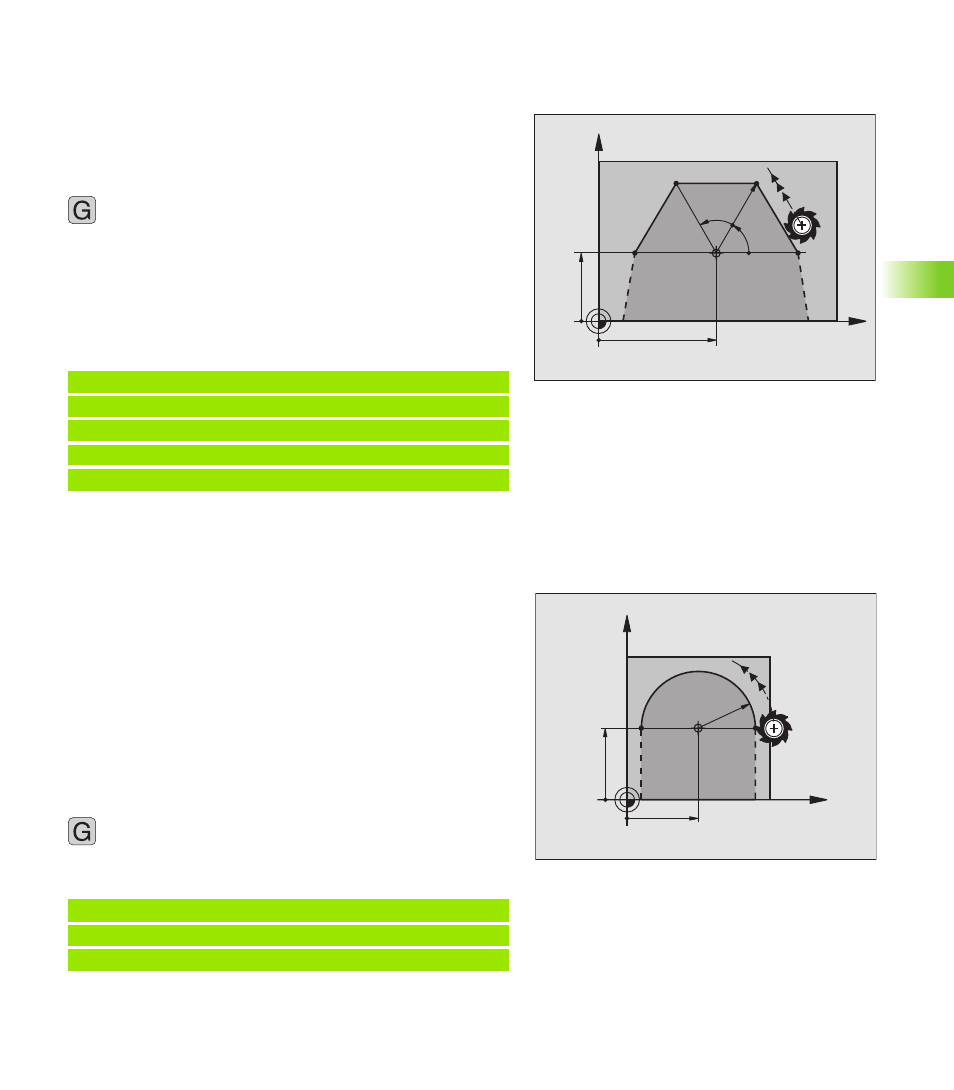

Прямая на ускоренном ходе G10
Прямая с подачей G11 F. . . .
Инструмент перемещается по прямой от своей актуальной
позиции к конечной точке прямой. Точка старта является
конечной точкой предыдущего предложения.
Программирование
8 Радиус в полярных координатах R: Расстояние
конечной точки прямой от полюса I, J ввести
8 Полярные координаты-угол H: Положение угла
конечной точки прямой между –360° и +360°
Знак числа H установлен базовой осью угла:
„ Угол между базовой осью угла и R против часовой стрелки: H >0
„ Угол между базовой осью угла и R по часовой стрелке: H<0
ЧУ-записи в качестве примера
Круговая траектория G12/G13/G15 вокруг
полюса I, J
Полярные координаты-радиус R является одновременно
радиусом дуги окружности. R определяется расстоянием
начальной точки от полюса I, J . Программированная в
последнюю очередь позиция инструмента перед G12-, G13- или
G15-предложением является точкой старта круговой траектории. .
Направление вращения
„ По часовой стрелке: G12
„ Против часовой стрелки: G13
„ Без указания направления вращения: G15. УЧПУ
перемещается по круговой траектории с программированным в
последнем направлением вращения
Программирование
8 Полярные координаты-угол H: Положение угла
конечной точки круговой траектории между -5400°
и +5400°
ЧУ-записи в качестве примера
N120 I+45 J+45 *
N130 G11 G42 R+30 h+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
X
Y
45
25
60°
60°
30
CC
11
N180 I+25 J+25 *
N190 G11 G42 R+20 h+0 F250 M3 *
N200 G13 H+180 *
X
Y
25=I
25=J
R20
13
