190
8 Программирование: Циклы
8.3
Цик
лы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

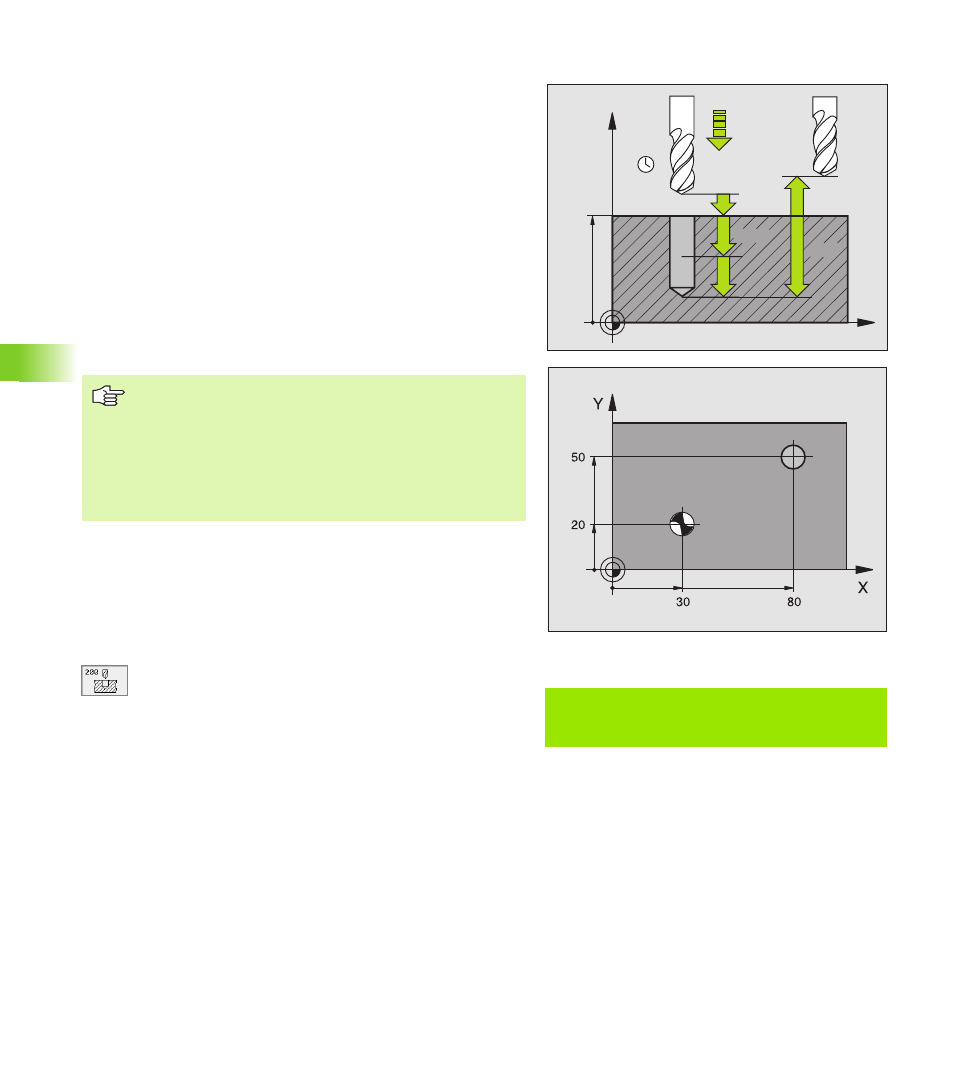

СВЕРЛЕНИЕ (цикл G200)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе на безопасное расстояние над поверхностью
загатовки
2 Инструмент сверлит с программированной подачей F до
первой глубины подвода
3 УЧПУ перемещает инструмент с ускоренным ходом обратно
на безопасное расстояние, пребывает там - если введено - и
перемещается снова с ускоренным ходом на безопасное
расстояние над первой глубиной подачи
4 Потом инструмент сверлит с введённой подачей F на значение
следующей глубины подвода
5 УЧПУ повторяет эту операцию (2 до 4), пока будет достигнута
заданная глубина сверления
6 Со дна свреления инструмент перемещается с ускоренным
ходом на безопасное расстояние или если это – введено – на
2. Безопасное расстояние
8
безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента - поверхности
загатовки, значение ввести положительно
8
Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
8
Подача подвода на глубину Q206: Скорость
перемещения инструмента при сверлении в мм/
мин
8
Глубина подвода Q202 (инкрементно): Размер,
на который каждый раз инструмент подводится.
Глубина не объязательно является
многократностью глубины подвода. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
Глубина подвода и глубина равны друг другу
Глубина подвода больше глубины
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса G40 программировать
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
Пример: ЧУ-запись
N70 G200 Q200=2 Q201=-20 Q206=150
Q202=5 Q210=0 Q203=+0 Q204=50
Q211=0 *
