HEIDENHAIN TNC 410, TNC 426, TNC 430 211
8.3
Цик
лы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

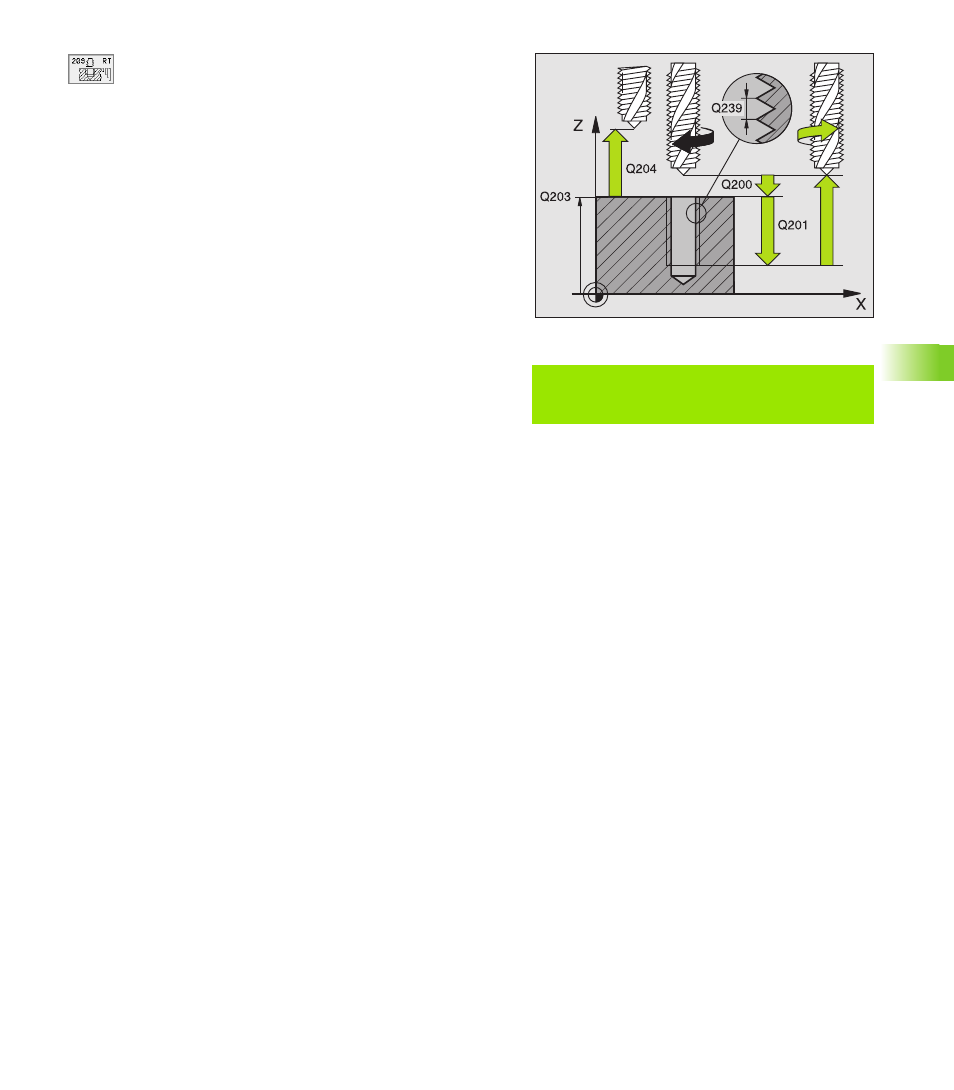

8 безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8 Глубина резьбы Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления
8 Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
8 Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
8 2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8 Отвод при ломании стружки Q257
(инкрементно): Подвод, после которого УЧПУ
проводит ломание стружки.
8 Отвод при ломании стружки Q256: УЧПУ множит
шаг Q239 через введённое значение и
перемещает инструмент при ломании стружки на
это расчитанное значение назад. Если вводите
Q256 = 0, то УЧПУ выходит полностью из
отверстия для удаления стружки (на безопасное
расстояние)
8 Угол для ориентации шпинделя Q336
(aбсолютно): Угол, на котором УЧПУ
позиционирует инструмент перед
резьбонарезанием Таким образом можете
провести дополнительное резьбонарезание при
необходимости
Выход из материала при прервании программы
Если во время операции резьбонарезания нажмите клавишу Стоп
(Stop), УЧПУ высвечивает Softkey РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА . Если нажмите РУЧНОЙ ВЫХОД ИЗ МАТЕРИАЛА,
можете вывести инструмент из материала с управлением.
Нажмите для этого положительную клавишу направления оси
активной оси шпинделя.
Пример: ЧУ-запись
N26 G209 Q200=2 Q201=-20 Q239=+1
Q203=+25 Q204=50 Q257=5 Q256=+25
Q336=50 *
